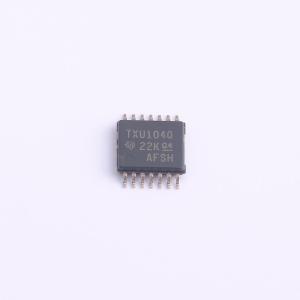

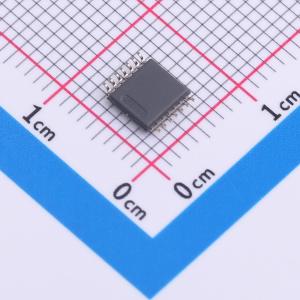

温馨提醒：图片仅供参考，商品以实物为准

TXU0104QPWRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TXU0104-Q1 是一款 4 位双电源同相定向电压电平转换器件。Ax 引脚以 VccA 逻辑电平为基准，OE 引脚可以 VccA 或 VccB 逻辑电平为基准，Bx 引脚以 VccB 逻辑电平为基准。A 端口能够接受 1.1V 至 5.5V 的输入电压，而 B 端口也可接受 1.1V 至 5.5V 的输入电压。
品牌名称: TI(德州仪器)
商品型号: TXU0104QPWRQ1
商品编号: C4364072
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

商品概述

TXU0104-Q1 是一款 4 位双电源同相定向电压电平转换器件。Ax 引脚以 VccA 逻辑电平为基准，OE 引脚可以 VccA 或 VccB 逻辑电平为基准，Bx 引脚以 VccB 逻辑电平为基准。A 端口能够接受 1.1V 至 5.5V 的输入电压，而 B 端口也可接受 1.1V 至 5.5V 的输入电压。如果 OE 相对于任一电源设为高电平，可能会发生从 A 到 B 或从 B 到 A 的定向数据传输。OE 设为低电平时，所有输出引脚均处于高阻抗状态。请参阅器件功能模式，简要了解控制逻辑的运行。

商品特性

符合面向汽车应用的 AEC-Q100 标准
采用具有可润湿侧翼的 QFN (WBQA) 封装
完全可配置的双电源轨设计允许各个端口在 1.1V 至 5.5V 范围内运行
在 3.3V 至 5.0V 范围内，支持最高 200Mbps 的速率
施密特触发输入可实现慢速和高噪声输入
带集成静态下拉电阻器的输入阻止通道流动
高驱动强度（在 5V 时最高 12mA）
低功耗
- 最大值 3μA (25°C)
- 最大值 6μA (-40°C 至 125°C)
Vcc 隔离和 Vcc 断开 (Ioff-float) 特性
如果任何一个 Vcc 输入低于 100mV 或已断开，则所有输出均禁用且处于高阻抗状态
Ioff 支持局部断电模式运行
带有 Vcc(MIN) 电路的控制逻辑 (OE) 允许从端口 A 或 B 进行控制
引脚排列兼容 TXB 系列电平转换器
工作温度范围为 -40°C 至 +125°C
闩锁性能超过 100mA，符合 JESD 78 II 类规范
ESD 保护性能超过 JESD 22 规范要求
- 2500V 人体放电模型
- 1500V 充电器件模型

应用领域

消除缓慢或嘈杂输入信号
驱动指示 LED 或蜂鸣器
机械开关去抖
通用 I/O 电平转换
推挽电平转换（UART、SPI、JTAG 等等）

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交47单

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	单向
	数据速率	200Mbps
	工作电压(VCCA)	1.08V~5.5V
	工作电压(VCCB)	1.08V~5.5V

	属性	参数值
	元件数	1
	每个电路通道数	4
	输出类型	三态
	工作温度	-40℃~+125℃
	特性	断电保护
