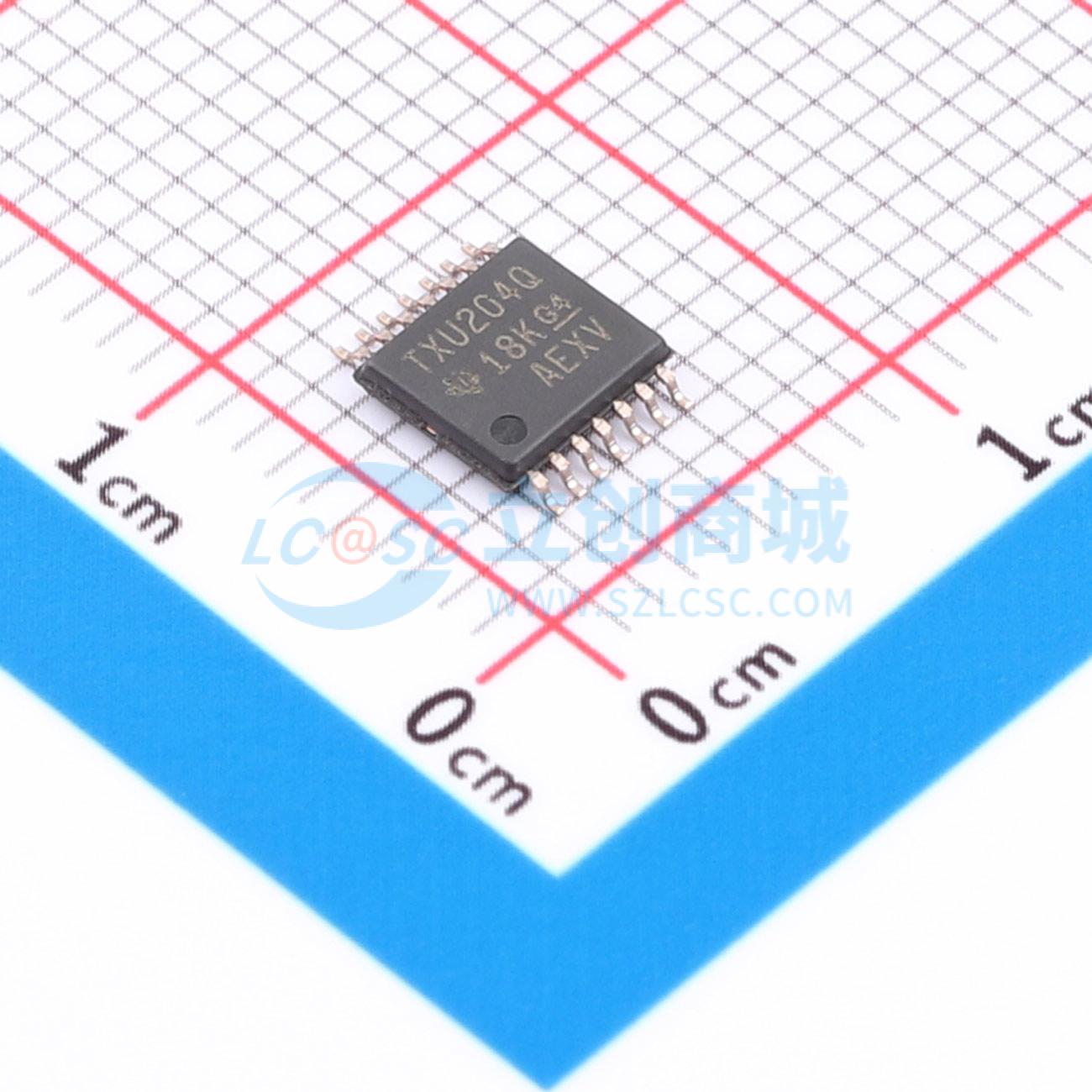

TXU0204QPWRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TXU0204-Q1是一款4位双电源同相定向电压电平转换器件。Ax引脚以VCCA逻辑电平为基准，OE引脚可以VCCA或VCCB逻辑电平为基准，Bx引脚以VCCB逻辑电平为基准。A端口能够接受1.1V至5.5V的输入电压，而B端口也可接受1.1V至5.5V的输入电压。
品牌名称: TI(德州仪器)
商品型号: TXU0204QPWRQ1
商品编号: C4364098
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

商品概述

TXU0204-Q1是一款4位双电源同相定向电压电平转换器件。Ax引脚以VCCA逻辑电平为基准，OE引脚可以VCCA或VCCB逻辑电平为基准，Bx引脚以VCCB逻辑电平为基准。A端口能够接受1.1V至5.5V的输入电压，而B端口也可接受1.1V至5.5V的输入电压。如果OE相对于任一电源设为高电平，可能会发生从A到B或从B到A的定向数据传输。OE设为低电平时，所有输出引脚均处于高阻抗状态。

商品特性

符合面向汽车应用的AEC - Q100标准
采用具有可润湿侧翼的QFN（WBQA）封装
完全可配置的双电源轨设计，允许各个端口在1.1V至5.5V范围内运行
在3.5V至5.0V范围内，支持最高200Mbps的速率
施密特触发输入可实现慢速和高噪声输入
带集成静态下拉电阻器的输入阻止通道流动
高驱动强度（在5V时最高12mA）
低功耗：最大值3μA (25°C)；最大值6μA（ - 40°C至125°C）
VCC隔离和VCC断开（off - float）特性：如果任何一个VCC输入低于100mV或已断开，则所有输出均禁用且处于高阻抗状态
Ioff支持局部断电模式运行
带有VCC(MIN)电路的控制逻辑(OE)允许从端口A或B进行控制
引脚排列兼容TXE系列电平转换器
在支持常见应用的其他型号中可用：TXU0104 - Q1、TXU0304 - Q1
工作温度范围为 - 40°C至 + 125°C
门锁性能超过100mA，符合JESD78II类规范
ESD保护性能超过JESD22规范要求：2500V人体放电模型，1500V充电器件模型

应用领域

消除缓慢或嘈杂输入信号
驱动指示LED或蜂鸣器
机械开关去抖
通用I/O电平转换
推挽电平转换（UART、SPI、JTAG等等）

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	单向
	数据速率	200Mbps
	工作电压(VCCA)	1.08V~5.5V
	工作电压(VCCB)	1.08V~5.5V

	属性	参数值
	元件数	1
	每个电路通道数	4
	输出类型	三态
	工作温度	-40℃~+125℃
	特性	断电保护
