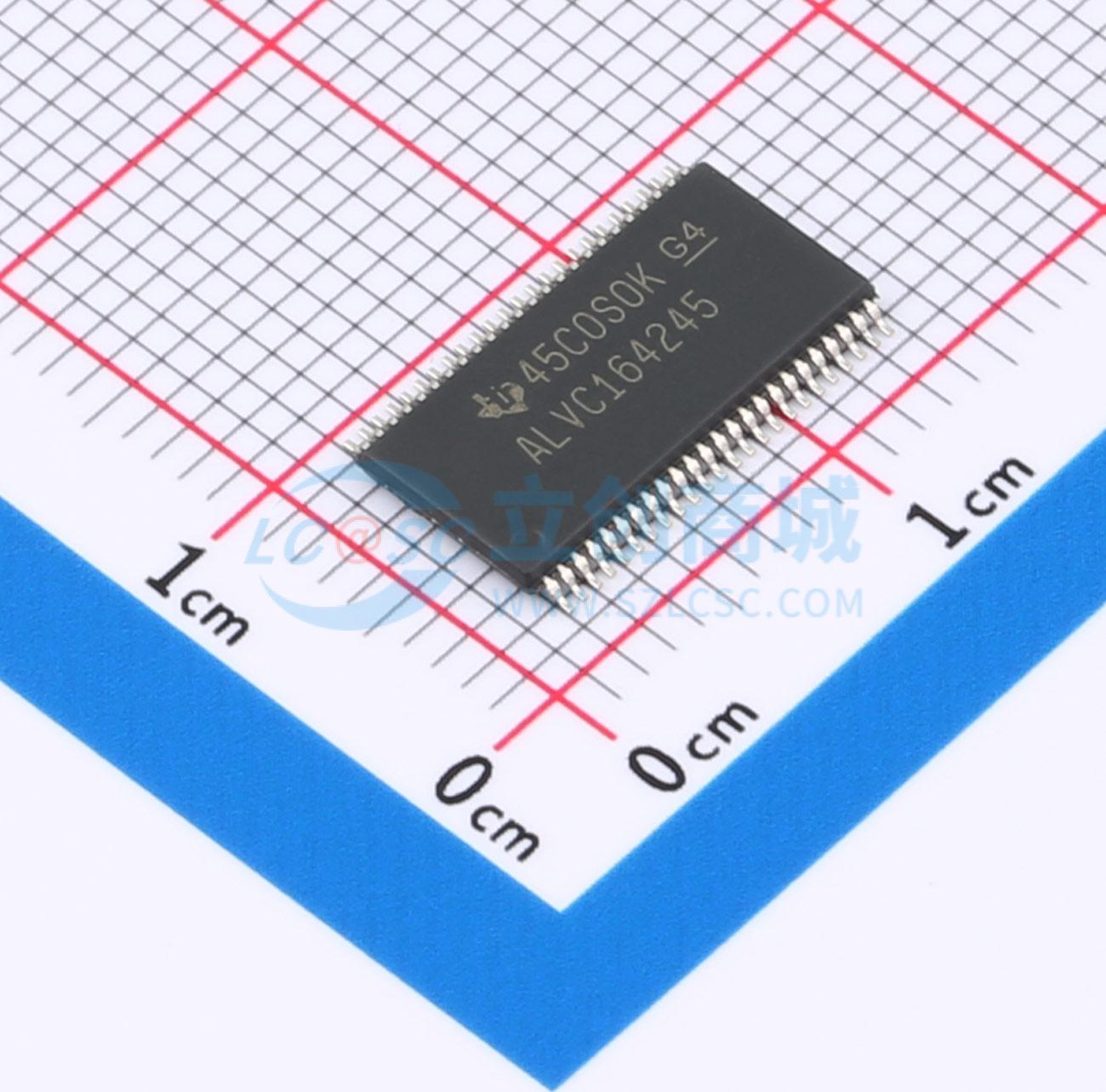

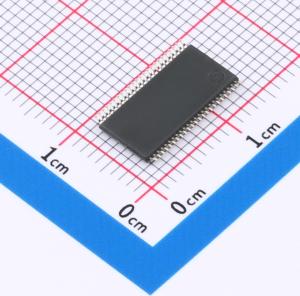

温馨提醒：图片仅供参考，商品以实物为准
SN74ALVC164245DGG
16位2.5V至3.3V或3.3V至5V电平转换收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ALVC164245 具有三态输出的 16 位 2.5V 至 3.3V/3.3V 至 5V 电平转换收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ALVC164245DGG
- 商品编号
- C4364184
- 商品封装
- TSSOP-48
- 包装方式
- 管装
- 商品毛重
- 0.45175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | - | |
| 工作电压(VCCA) | 2.3V~3.6V | |
| 工作电压(VCCB) | 3V~5.5V | |
| 元件数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 8 | |
| 输出类型 | 三态 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 输出使能高阻 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
SN74ALVC164245是一款16位双八字节非反相总线收发器，带有三态输出，支持2.5V~3.3V或3.3V~5V电平转换，器件包含两条独立电源轨，B端口配有VCCB，可设置为3.3V或5V工作，A端口配有VCCA，可设置为2.5V或3.3V工作，可实现2.5V与3.3V环境之间的双向电平转换，也可实现3.3V与5V环境之间的双向电平转换。该器件设计用于数据总线之间的异步通信，控制电路由VCCA供电。为了在上电或掉电期间确保高阻态，输出使能输入应通过上拉电阻接VCC，电阻最小值由驱动器的灌电流能力决定。方向控制输入和输出使能输入的逻辑电平可激活B端口输出、A端口输出或将两个输出端口都置于高阻模式，B端口输出激活时，器件将数据从A总线传输至B总线，A端口输出激活时，器件将数据从B总线传输至A总线。A端口和B端口的输入电路始终处于激活状态，必须施加逻辑高电平或逻辑低电平，以避免额外的ICC和ICCZ电流消耗。
商品特性
- 属于Widebus系列
- 3.3V下最大传输延迟tpd为5.8ns
- 3.3V下输出驱动能力为±24mA
- 控制输入VIH/VIL电平参考VCCA电压
- 锁存性能超过250mA，符合JESD 17标准
应用领域
- 电子销售点
- 打印机及其他外设
- 电机驱动
- 无线与电信基础设施
- 可穿戴健康健身设备
