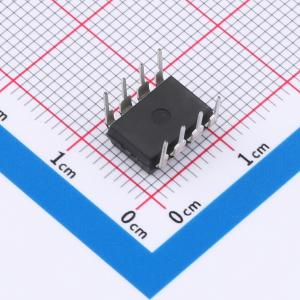

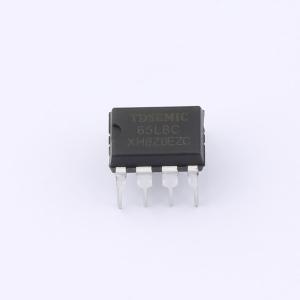

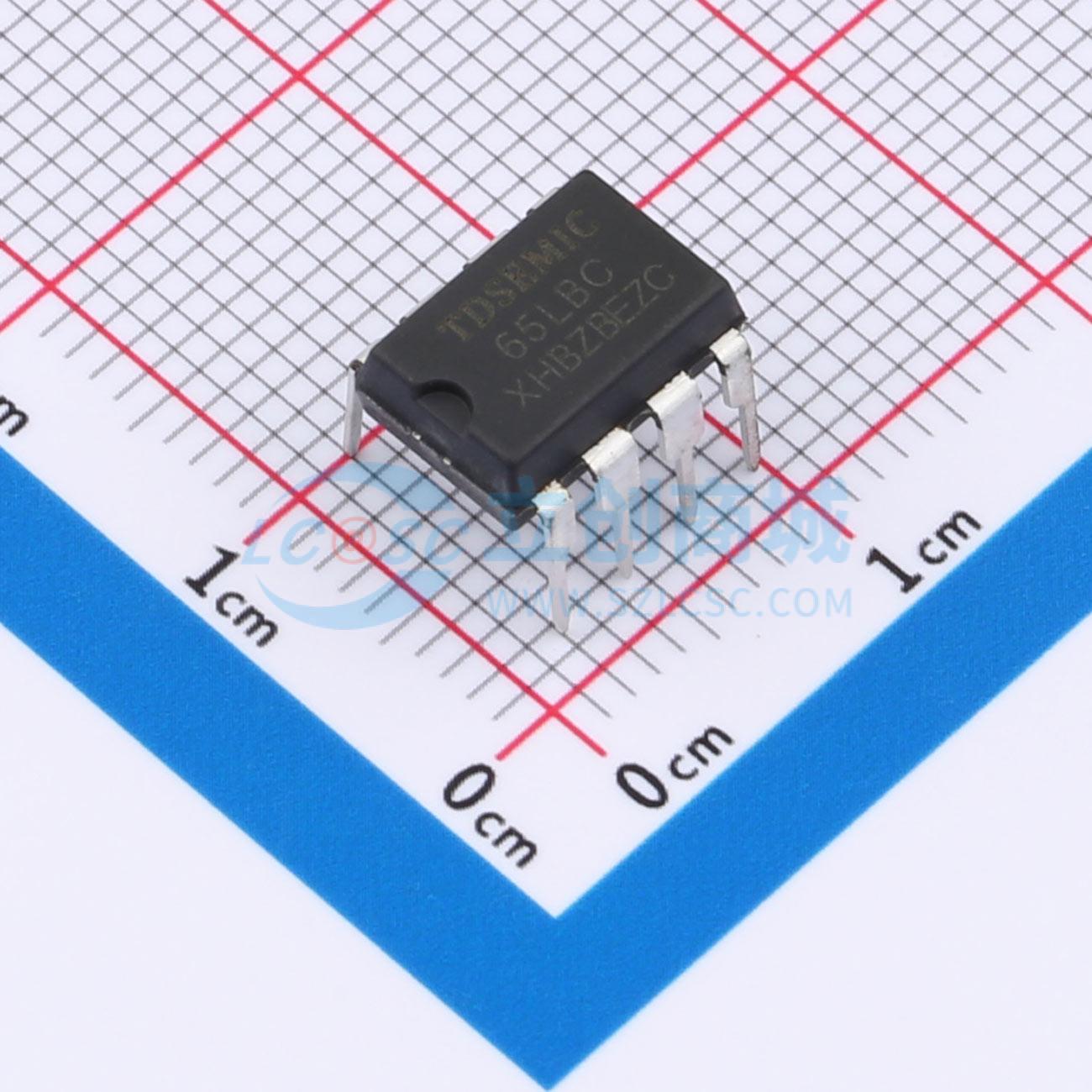

温馨提醒：图片仅供参考，商品以实物为准
SN65LBC184-TD
RS-485和RS-422通信系统收发芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- RS485总线收发器 SN65LBC184- TD是一款应用于RS- 485和RS- 422通信系统的收发芯片。HM485传输和接收的数据传输率可高达2.5Mbps。485为半双工型。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- SN65LBC184-TD
- 商品编号
- C47088811
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.7674克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V；3.3V | |
| 数据速率 | 2.5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 静电保护 | ±1.5kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 1.6mA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；使能关断 |
商品概述
SN65LBC184-TD是一款用于RS-485和RS-422通信系统的收发器。其数据传输速率最高可达2.5Mbps，采用半双工模式。该器件具备驱动使能(DE)和接收使能(RE)引脚，当禁用时，驱动器和接收器输出呈现高阻态。此外，它还具有失效保护功能，在接收模式下，若输入开路或短路，接收器输出将保持高电平。
商品特性
- 静电保护(ESD): ±1500V - 人体模式(HBM)
- 三态输出
- 半双工
- 总线允许多达128个收发器
应用领域
- 低功耗 RS-485 收发器
- 低功耗 RS-422 收发器
- 电平转换
- 防电磁干扰收发器
- 工控局域网
