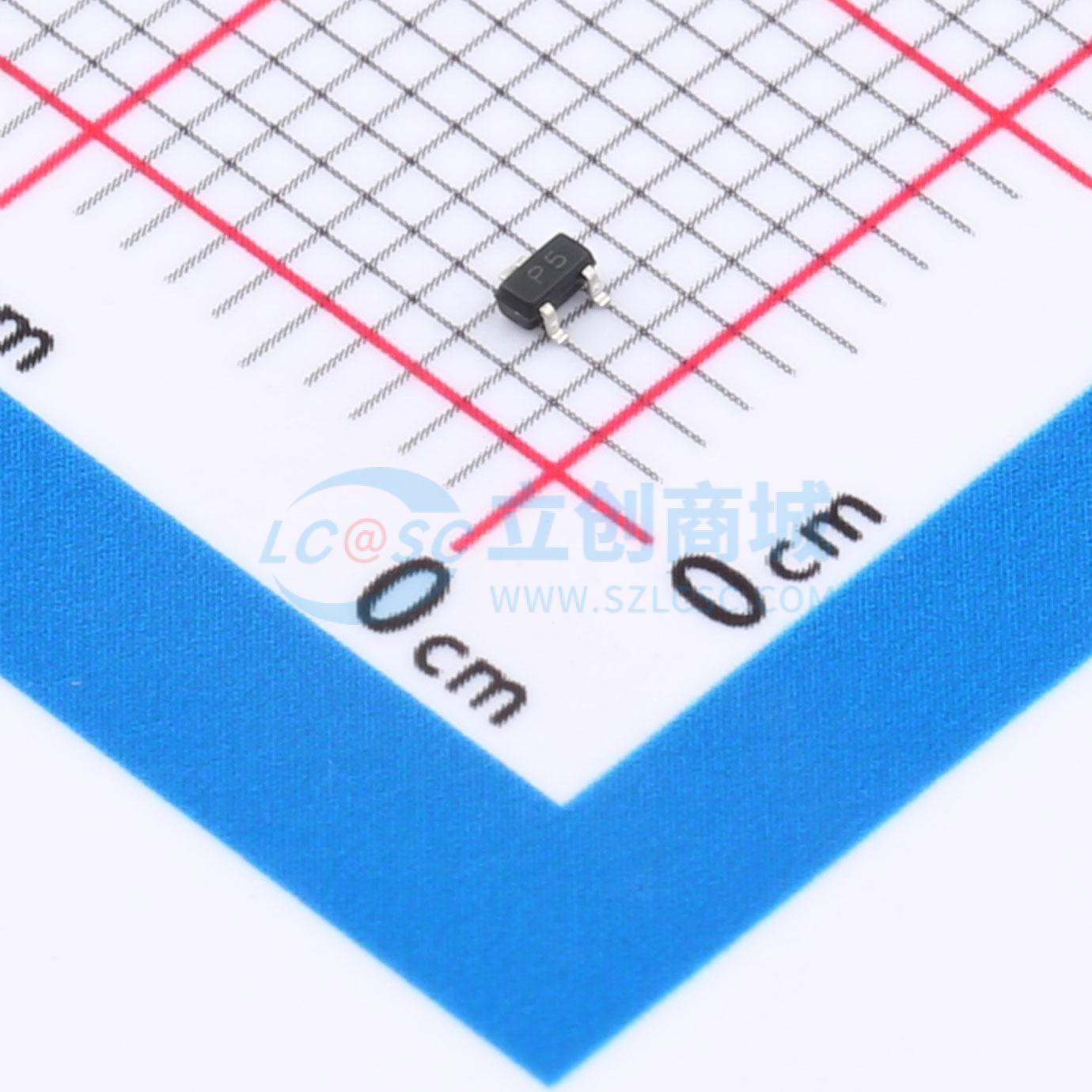

温馨提醒：图片仅供参考，商品以实物为准
RCLAMP0502B
单向ESD 5V截止 峰值脉冲电流：4A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ESD静电防护在高速数据传输接口上提供卓越的静电防护性能，是高集成度电子设备的理想ESD防护组件。
- 品牌名称
- GOODWORK(固得沃克)
- 商品型号
- RCLAMP0502B
- 商品编号
- C47089140
- 商品封装
- SOT-523
- 包装方式
- 编带
- 商品毛重
- 0.0267克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 4A | |
| 峰值脉冲功率(Ppp) | 50W | |
| 击穿电压(VBR) | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.65pF |
商品特性
- 100瓦特峰值脉冲功率（tp = 8/20μs）
- 微型SOT-523封装
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低电容（Cj=0.65pF 典型值）
- 保护单条数据/电源线，符合：
- IEC 61000-4-2 ±20kV 接触放电 ±20kV 空气放电
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（雷击浪涌）4A（8/20μs）
应用领域
- 基于微处理器的设备
- 个人数字助理
- 笔记本、台式机及服务器
- 便携式仪器
- 寻呼机外围设备
