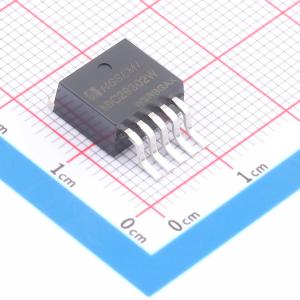

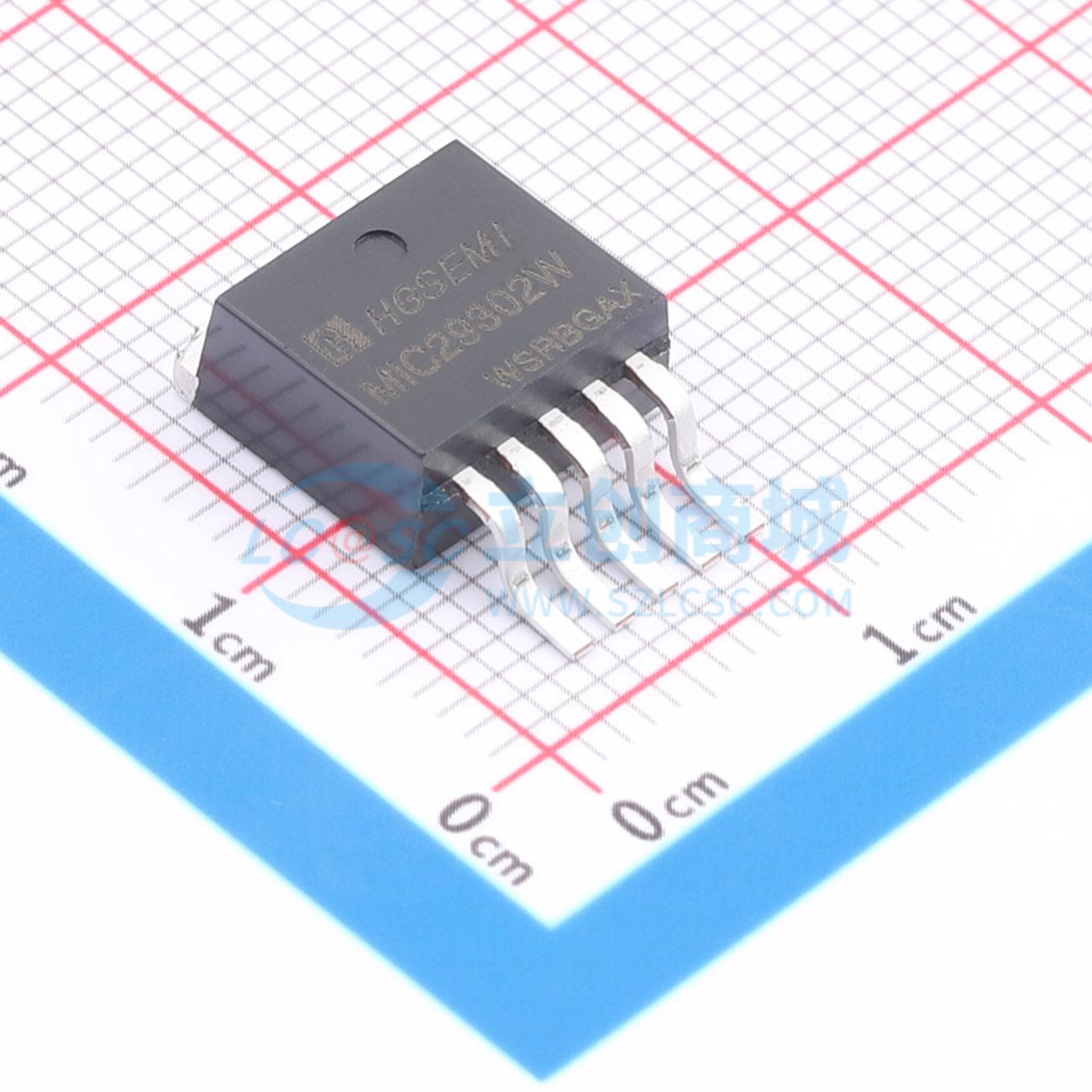

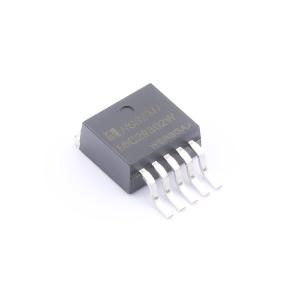

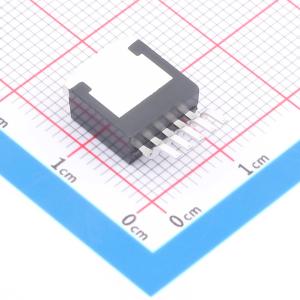

MIC29302WS/TR

MIC29302W 是一款采用专有 Super βeta PNP 工艺和 PNP 调整管的高电流、低压差稳压器。这款 3A LDO 稳压器具有 300mV 至 370mV（满载）的压差电压和极低的接地电流。它专为高电流负载设计，同时也适用于压差电压和接地电流值至关重要的低电流、低压差关键系统。该稳压器在温度、线路和负载调整率方面总精度为 ±2%，并具备对输入电压浪涌和输出负载电流变化的快速瞬态恢复能力。MIC29302W 具有可调输出，可通过两个外部电阻将输出电压设置在 1.24V 至 15V 之间。此外，该器件完全具备过流故障、输入反接、引脚反插和过温操作保护功能。MIC29302W 提供一个 TTL/CMOS 逻辑使能引脚用于关断稳压器。不使用时，可通过将 EN 引脚连接至输入来设置器件持续工作。MIC29302W 采用标准 TO-263-5L、TO-220-5L 和 TO-252 封装，工作结温范围为 -40°C 至 +125°C。该器件是一款高性能、低压差稳压器，适用于所有中高电流电压调节应用。其在满载时典型压差电压为 560 mV，使其在电池供电系统以及作为后级稳压器应用中的高效噪声滤波器时尤其具有价值。与受基极-发射极压降和集电极-发射极饱和电压限制的最小压差电压的旧式 NPN 调整管设计不同，PNP 输出的压差性能仅受低 VCE 饱和电压的限制。为实现低压差电压的折衷是变化的基极驱动需求，但 Super βeta PNP 工艺将此驱动需求降低至仅为负载电流的 1%。MIC29302W 稳压器在故障条件下受到全面保护。其限流是线性的；在过载条件下输出电流保持恒定。当芯片温度超过最大安全工作温度 +125°C 时，热关断功能会禁用器件。稳压器的输出结构允许施加超过所需输出电压的电压而不会产生反向电流。MIC29302W 提供逻辑电平开关控制。禁用时，器件在最大 16V 输入下消耗 32 μA 电流。为保持稳定性和最小输出噪声，必须在稳压器输出端使用电容。该电容的值取决于输出电流；电流越低，允许使用越小的电容。MIC29302W 在满载时使用 10 μF 电容即可保持稳定。此电容无需是昂贵的低 ESR 类型；铝电解电容即可满足要求。实际上，极低 ESR 电容可能导致不稳定。对于负载瞬态响应要求高的系统，推荐使用钽电容。

• 高电流能力
• 工作输入电压范围：3V 至 16V
• 低压差电压
• 低接地电流
• 精确的 1% 容差
• 快速瞬态响应
• 1.24V 至 15V 可调输出电压
• 封装：TO-263-5、TO-220-5 和 TO-252-4
