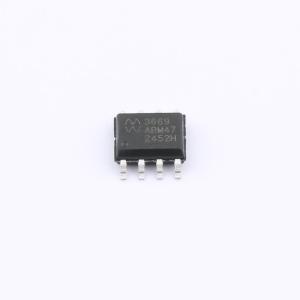

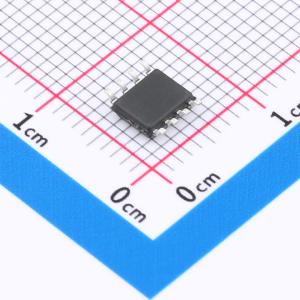

温馨提醒：图片仅供参考，商品以实物为准
ZJA3669ASABR
高共模电压差分放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高共模电压差动放大器、失调电压750 µV max、带宽450 MHz、330 µA/Amp供电电流
- 品牌名称
- 治精微
- 商品型号
- ZJA3669ASABR
- 商品编号
- C47089157
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电压(Vos) | 200uV | |
| 增益带宽积(GBP) | 450kHz | |
| 压摆率(SR) | 1.8V/us | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 550nV/√Hz@1kHz | |
| 轨到轨 | 轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 50mA | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 静态电流(Iq) | 900uA | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 单端 | |
| 双电源电压(Vee~Vcc) | -18V~-2.25V；2.25V~18V | |
| 电源纹波抑制比(PSRR) | 120dB | |
| 稳定时间 | 18us | |
| 功能特性 | 限流/短路保护；差分转单端转换；过压保护；容性负载驱动；内置信号滤波 |
商品概述
ZJA3669是一款具有极高输入共模电压范围的精密单位增益差分放大器。该器件是单片集成结构，包含一个精密运算放大器和集成薄膜电阻网络。ZJA3669能够在高达±270V的共模信号存在下精确测量微小的差分电压。其输入端可承受高达500V的瞬态共模或差分过载。在许多不需要电气隔离的应用中，ZJA3669可以替代隔离放大器，从而省去昂贵的隔离侧输入电源及其相关的纹波、噪声和静态电流。ZJA3669优异的0.0005%非线性度和450kHz带宽优于传统的隔离放大器。其性能在-40°C至+125°C的宽温度范围内均有规定。电源电压范围为±2.25V至±18V。ZJA3669采用8引脚SOIC封装。
商品特性
- ESD等级：2.5 kV HBM
- 共模电压范围：± 270 V
- 最小共模抑制比：90 dB
- 直流规格：最大失调电压：750 μV；最大失调电压漂移：15 μV/°C；最大增益误差：0.01%；最大增益误差漂移：3 ppm/°C；最大增益非线性度：0.001% FSR
- 交流性能：带宽：450 kHz；典型压摆率：1.8 V/μs
- 宽电源范围：± 2.25 V 至 ± 18 V；最大静态电流：1 mA；轨到轨输出
- 输入保护：共模：± 500 V；差分：± 500 V
应用领域
- 高压电流检测
- 电池单元电压监测
- 电源电流监测
- 电机控制
- 替代隔离电路
