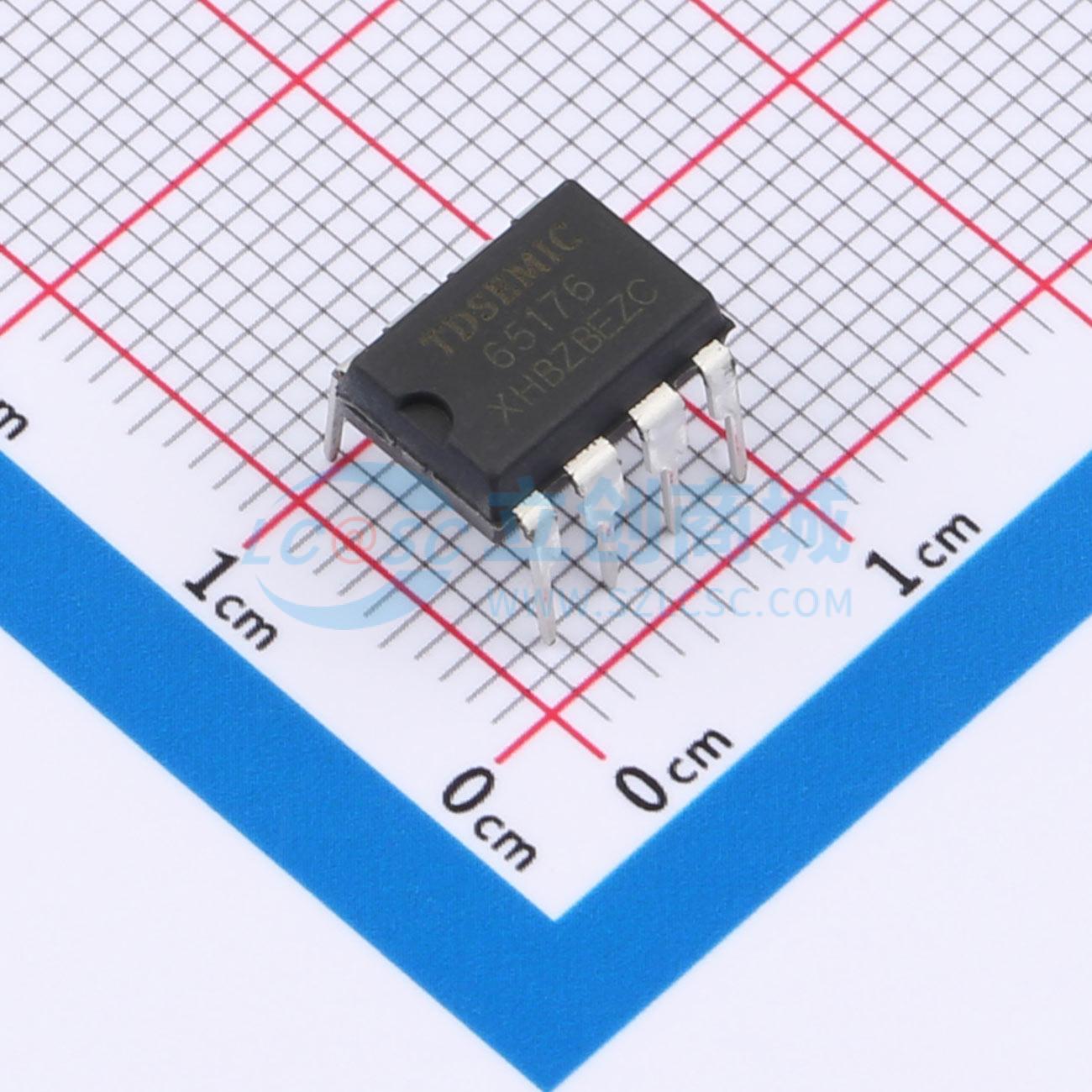

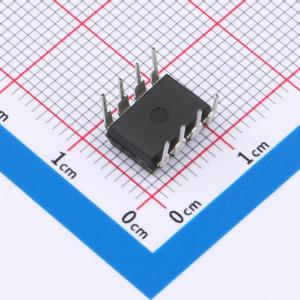

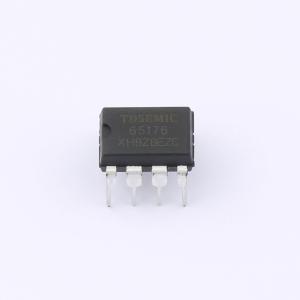

SN65176-TD
SN65176-TD
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS485总线收发器 SN65176- TD是一款应用于RS- 485和RS- 422通信系统的收发芯片。HM485传输和接收的数据传输率可高达2.5Mbps。485为半双工型。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- SN65176-TD
- 商品编号
- C47088813
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.7524克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 工作电压 | 5V；3.3V | |
| 数据速率 | 2.5Mbps | |
| 节点数 | 128 |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±1.5kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 1.6mA | |
| 通讯模式 | 半双工 |
商品概述
SN65176- TD是一款应用于RS- 485和RS- 422通信系统的收发芯片。HM485传输和接收的数据传输率可高达2.5Mbps。485为半双工型。另外，485有驱动使能(DE)和接收使能(RE)管脚，当关闭时，驱动和接收输出为高阻。SN65176- TD具有失效保护功能，在处于接收状态时，输入端开路或短路接收器输出为高电平。
商品特性
- 静电保护 (ESD): ±1500V - 人体模式(HBM)
- 三态输出半双工总线允许多达128个收发器
应用领域
- 低功耗RS- 485收发器
- 低功耗RS- 422收发器
- 电平转换
- 防电磁干扰(EMI)的收发器
- 工控局域网
