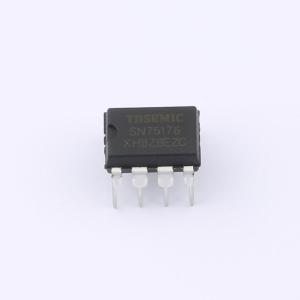

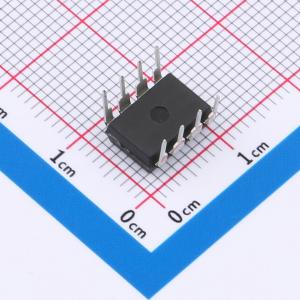

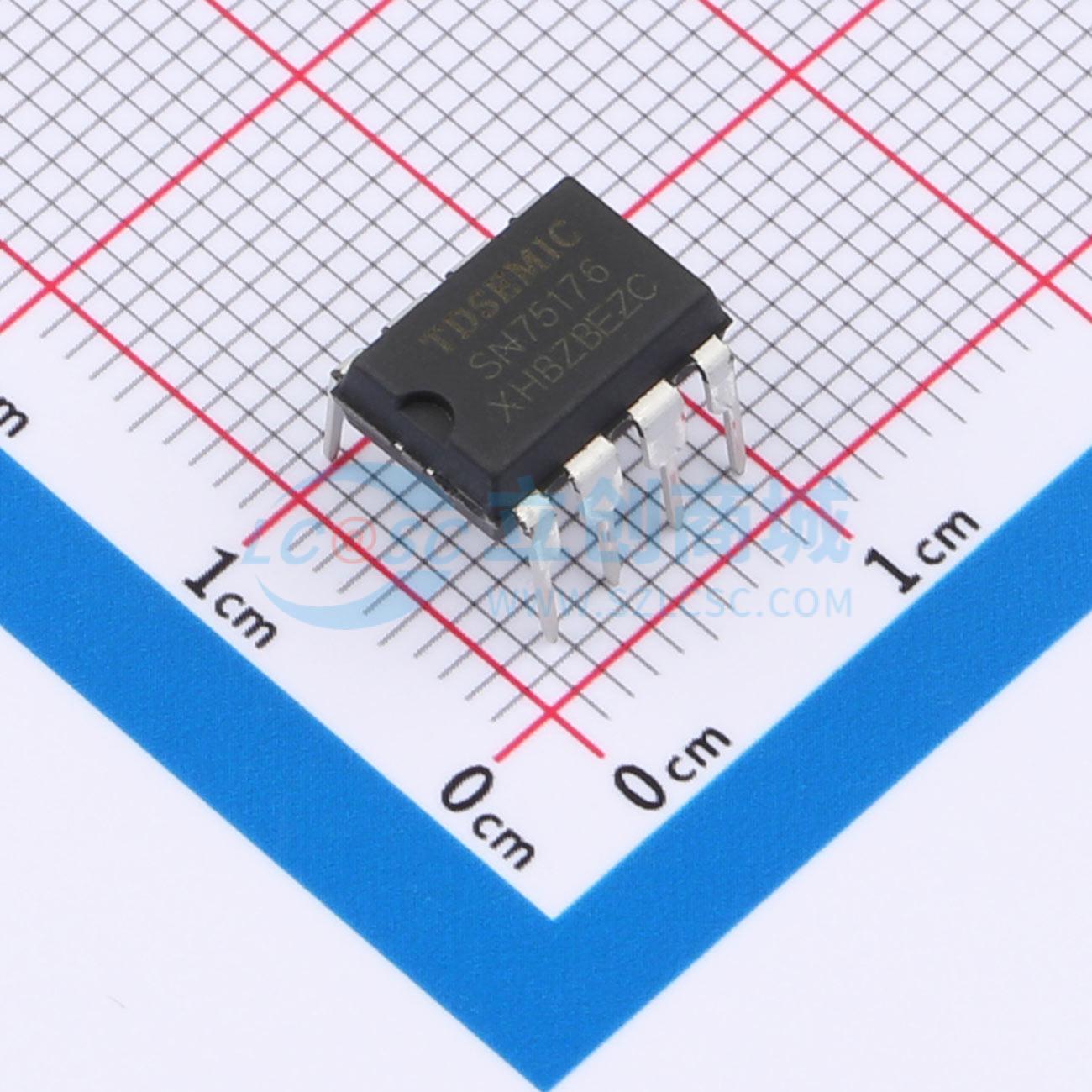

SN75176-TD
RS-485和RS-422通信系统收发芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- RS485总线收发器 SN75176-TD是一款应用于RS-485和RS-422通信系统的收发芯片。HM485传输和接收的数据传输率可高达2.5Mbps。485为半双工型。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- SN75176-TD
- 商品编号
- C47088807
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.7641克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3.3V；5V | |
| 数据速率 | 2.5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 128 | |
| 静电保护 | ±1.5kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 1.2mA；1.6mA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；使能关断 |
商品概述
SN75176-TD是一款应用于RS-485和RS-422通信系统的收发芯片。其数据传输速率可高达2.5Mbps，采用半双工工作模式。该芯片具备驱动使能和接收使能引脚，当使能关闭时，驱动器和接收器输出呈现高阻态。此外，SN75176-TD集成了失效保护功能，在接收状态下，当输入端开路或短路时，接收器输出将保持为高电平。
商品特性
- 静电保护：±1500V（人体模式，HBM）
- 三态输出
- 半双工操作
- 总线支持多达128个收发器
应用领域
- 低功耗RS-485收发器
- 低功耗RS-422收发器
- 电平转换
- 防电磁干扰收发器
- 工控局域网
