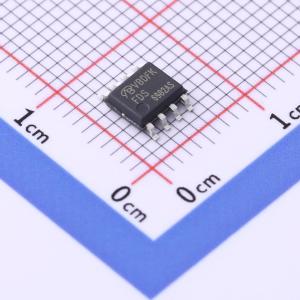

温馨提醒：图片仅供参考，商品以实物为准
FDS6982AS-NL-VB
2个N沟道 耐压:30V 电流:7.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款双N通道功率场效应管，采用Trench工艺，适用于电源管理模块、电机驱动、电流检测和调节以及逆变器等领域。SOP8；2个N—Channel沟道,30V；8.5A；RDS(ON)=16mΩ@VGS=10V,VGS=20V；Vth=1.2~2.5V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- FDS6982AS-NL-VB
- 商品编号
- C4355122
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 7.2A | |
| 导通电阻(RDS(on)) | 16mΩ@10V,8A | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 14.5nC@10V | |
| 输入电容(Ciss) | 660pF@15V | |
| 反向传输电容(Crss) | 86pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 140pF |
商品特性
- 根据IEC 61249-2-21定义为无卤产品
- 低阈值：2 V（典型值）
- 低输入电容：25 pF
- 快速开关速度：25 ns
- 低输入和输出泄漏电流
- 沟槽功率MOSFET
- 符合RoHS指令2002/95/EC
应用领域
- 直接逻辑电平接口：TTL/CMOS
- 驱动器：继电器、螺线管、灯、锤、显示器、存储器、晶体管等
- 电池供电系统
- 固态继电器
