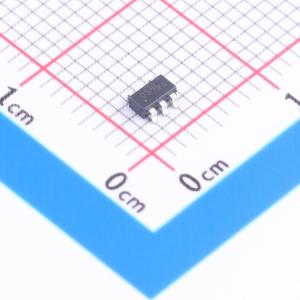

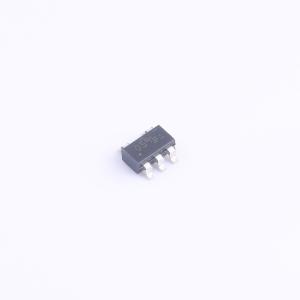

温馨提醒：图片仅供参考，商品以实物为准
OPA596DBVR
高压、低功耗、高转换速率功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA596DBVR
- 商品编号
- C47023651
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 3.75MHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 6uV/℃ | |
| 压摆率(SR) | 100V/us | |
| 输入偏置电流(Ib) | 15pA | |
| 输入失调电流(Ios) | 15pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 12.9nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 140dB | |
| 静态电流(Iq) | 420uA | |
| 输出电流 | 30mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 8V~85V | |
| 双电源电压(Vee~Vcc) | 4V~42.5V；-42.5V~-4V | |
| 功能特性 | 内置补偿 |
商品概述
OPA596 和 OPA2596（OPAx596）是高压（85V）、高压摆率（100V/μs）、微功耗（420μA）、单位增益稳定的运算放大器。OPAx596可支持新一代高压系统，例如通过高增益配置提升系统输出电压，用作半导体测试和数字电源中的输出负载驱动器。低功耗与工业标准小封装让该器件可用于尺寸受限的高密度系统，同时降低系统的热管理需求。通过专有设计技术，OPAx596能够以极低功耗实现极高压摆率，从而改善大信号建立时间，最大化有效大信号带宽。这些器件还提供适合MUX的输入，支持高达85V的大差分电压，与多路复用应用中的传统输入相比，有助于改善建立特性。OPAx596采用工业标准封装，可在-40℃至+125℃的温度范围内工作。
商品特性
- 高压摆率:100V/μs
- 低功耗:420μA
- 宽电源范围:±4V至±42.5V
- 宽电源范围:8V至85V
- 适合MUX的输入
- 输入可低于负电源轨
- 轨到轨输出
- 增益带宽:3.75MHz
- 低噪声:12.8nV/√Hz
- 低输入偏置电流:5pA
- 低输入失调电压:±1mV
- 输出电流驱动:±30mA
- 宽温度范围:-40℃至+125℃
- 提供工业标准小封装:D (8-pin SOIC)
- 提供工业标准小封装:DBV (5-pin SOT-23)
- 提供工业标准小封装:DGK (8-pin VSSOP)
应用领域
- 半导体测试
- LCD测试
- 可编程直流电源
- CT和PET扫描仪
- 源测量单元 (SMU)
- 光模块
- 实验室和现场仪器仪表
