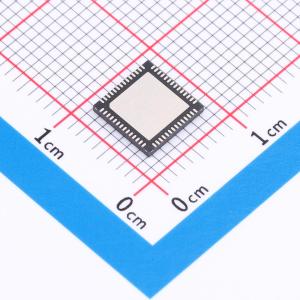

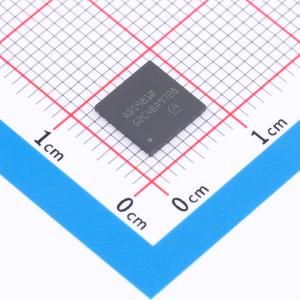

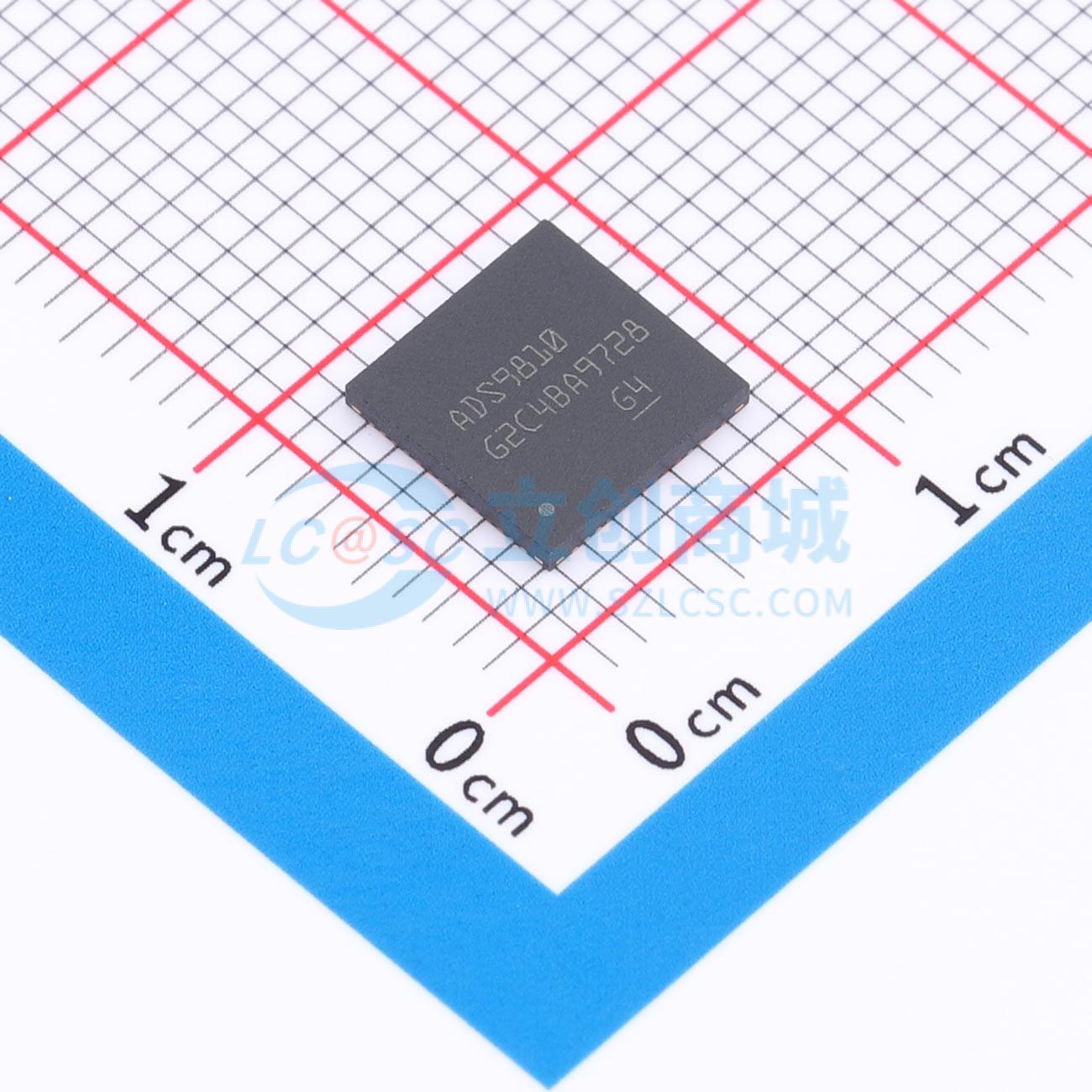

温馨提醒：图片仅供参考，商品以实物为准

ADS9810RSHR

18位、多通道、同步采样ADC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款基于同步采样18位逐次逼近寄存器(SAR)模数转换器(ADC)的八通道数据采集(DAQ)系统。每个通道都具有一个完整的模拟前端(AFE)，其中包含输入钳位。该器件还具有1MΩ输入阻抗和一个具有用户可选带宽选项的可编程增益放大器(PGA)。高输入阻抗特性允许直连传感器和变压器，因此无需使用外部驱动器电路。可配置为±12V、±10V、±7V、±5V、±3.5V和±2.5V双极输入，以及高达±12V的输入共模电压。凭借支持1.2V至1.8V运行的数字接口，无需外部电压电平转换器即可使用。
品牌名称: TI(德州仪器)
商品型号: ADS9810RSHR
商品编号: C47023656
商品封装: VQFN-56(7x7)
包装方式: 编带
商品毛重: 2.12克(g)

商品参数

商品概述

ADS9813 是一款基于同步采样 18 位逐次逼近寄存器 (SAR) 模数转换器 (ADC) 的八通道数据采集 (DAQ) 系统。ADS9813 的每个通道都具有一个完整的模拟前端 (AFE), 其中包含输入钳位。该器件还具有 1MΩ 输入阻抗和一个具有用户可选带宽选项的可编程增益放大器 (PGA)。高输入阻抗特性允许直连传感器和变压器, 因此无需使用外部驱动器电路。ADS9813 可配置为 ±12V、±10V、±7V、±5V、±3.5V 和 ±2.5V 双极输入, 以及高达 ±12V 的输入共模电压。凭借支持 1.2V 至 1.8V 运行的数字接口, 无需外部电压电平转换器即可使用 ADS9813。

商品特性

集成模拟前端的8通道18位ADC
同步采样
恒定1MΩ输入阻抗前端
可编程模拟输入范围支持±12V、±10V、±7V、±5V、±3.5V 和 ±2.5V
支持单端和差分输入
共模电压范围:±12V
输入过压保护:高达±18V
用户可选模拟输入带宽:22.7kHz 和 700kHz
集成低漂移精密基准，ADC基准为4.096V，提供用于外部电路的2.5V基准输出
最大吞吐量时具有出色的交流和直流性能
模拟和数字电源为5V 和 1.8V，数字接口支持1.2V至1.8V
工作温度范围:-40℃ 至 +125℃

应用领域

半导体测试
可编程直流电源
参数测量单元 (PMU)

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	18
	采样率	1MHz
	通道数	8
	工作电压	4.75V~5.25V；1.75V~1.85V
	接口类型	SPI
	差分输入	是

	属性	参数值
	积分非线性	0.8LSB
	工作温度	-40℃~+125℃
	信噪比	90.3dB
	基准电压源	内置
	可变增益	支持
	ADC架构	SAR
	功能特性	双极性输入；同步采样；多芯片同步
