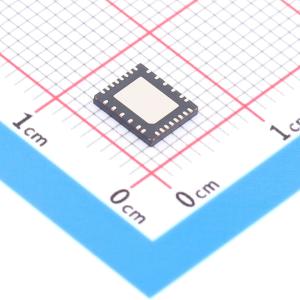

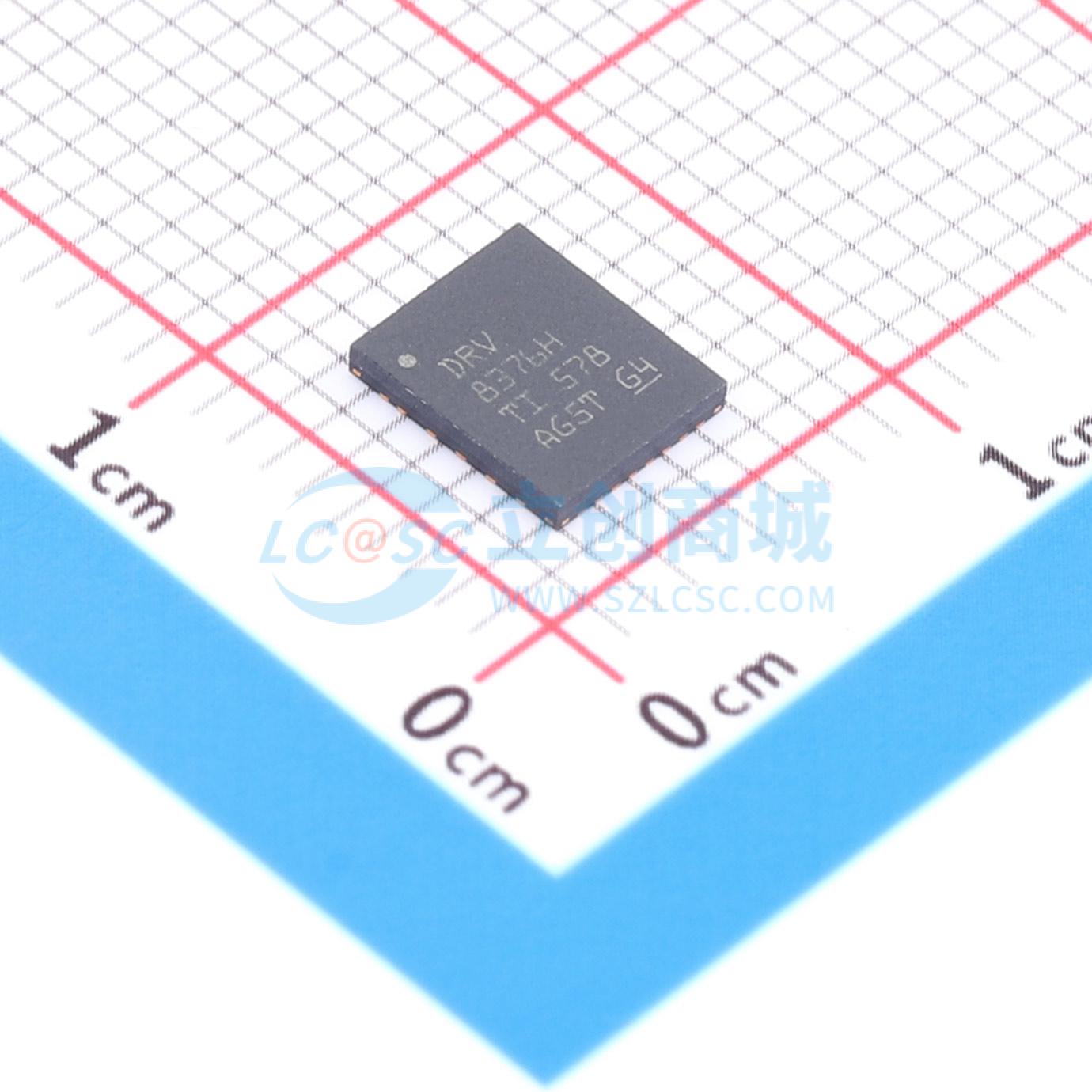

DRV8376HNLGR

三相集成式FET电机驱动器，支持48V系统，集成电流检测功能，可实现多种控制方案，具备多种保护特性

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: DRV8376HNLGR
商品编号: C47023655
商品封装: VQFN-28-EP(5x6)
包装方式: 编带
商品毛重: 2.15克(g)

商品参数

商品概述

DRV8376 为驱动 4.5V 至 65V 无刷直流电机提供栅极驱动和功率级。DRV8376 集成了三个1/2 H桥，具有 70V 的最大电压和 400 mΩ 的 RDS(ON)（高侧 + 低侧），可提供大功率驱动能力。使用集成电流检测功能来检测电流，无需外部检测电阻器。带有集成式 LDO 的电源管理功能为器件生成必要的电压轨，可用于为外部电路供电。DRV8376 实现了 6x 或 3x PWM 控制方案，可用于通过外部微控制器实现有传感器或无传感器磁场定向控制(FOC)、正弦控制或梯形控制。DRV8376 能够驱动高达 100kHz 的 PWM 频率。该控制方案具有高度可配置性，可通过硬件引脚或寄存器设置进行配置，涵盖范围从电机电流限制行为到故障响应。DRV8376 集成了多种保护特性，可在出现故障事件时保护该器件、电机和系统。

商品特性

三相BLDC电机驱动器
支持48V系统
支持高达100kHz的PWM频率
主动消磁支持减少功率损耗
逐周期电流限制，可限制相位电流
工作电压范围4.5V至65V，最大值70V
峰值输出电流可达4.5A
低MOSFET导通状态电阻
TA = 25℃ 时，RDS(ON)(HS + LS) 为 400mΩ
通过1.1V/ns压摆率和反向恢复损耗最小化技术降低开关损耗
可调转换率选项
具有低可闻噪声、易用的电机控制功能、<200ns的超低死区时间和 <100ns 的传播延迟
低功耗睡眠模式，VVM = 24 V、TA = 25℃ 时典型值为 1.5 μA
多种控制接口选项
6x PWM 控制接口
3x PWM 控制接口
不需要外部电流检测电阻器，内置电流检测功能
灵活的器件配置选项
DRV8376S:用于器件配置和故障状态的5MHz 16位SPI
DRV8376H:基于硬件引脚的配置
支持1.8V、3.3V和5V逻辑输入
内置3.3V(5%)、30mA LDO稳压器
内置5V(5%)、30mA LDO稳压器
集成式保护功能
电源欠压锁定 (UVLO)
电荷泵欠压 (CPUV)
过流保护 (OCP)
热警告和热关断 (OTW/OTSD)
故障条件指示引脚 (nFAULT)
可选择通过 SPI 进行故障诊断

应用领域

无刷直流(BLDC)电机模块
HVAC电机
办公自动化设备
工厂自动化和机器人
无线天线电机
无人机

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	是
	半桥数量	3
	峰值电流	4.5A
	工作电压	4.5V~65V

	属性	参数值
	导通电阻	400mΩ
	静态电流(Iq)	6.6mA
	接口类型	PWM
	工作温度	-40℃~+125℃
	功能特性	软开关；交错导通保护
