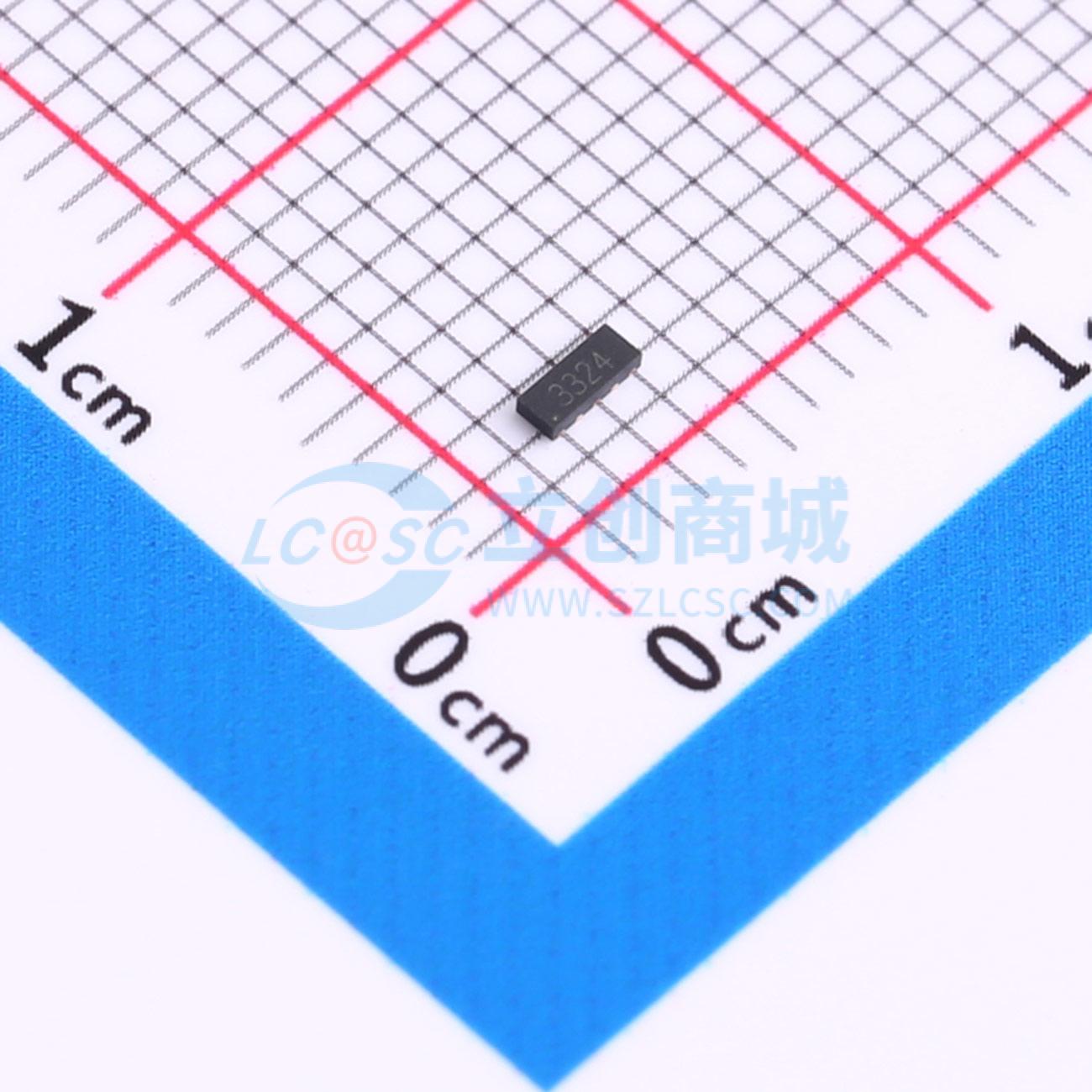

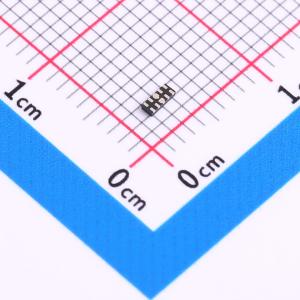

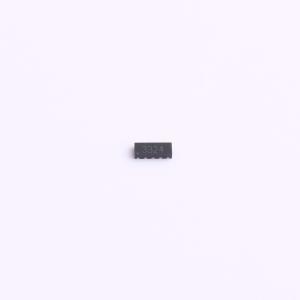

温馨提醒：图片仅供参考，商品以实物为准
RLDSON10Q034LV
单向TVS 3.3V截止 峰值浪涌电流：4.5A@8/20us
- 描述
- ESD，静电防护，电压钳位，应用在信号口
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- RLDSON10Q034LV
- 商品编号
- C46970941
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.028024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 11V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 50W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 5.2V | |
| 反向电流(Ir) | 100nA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.6pF；0.3pF |
商品特性
- 50 W (8/20 μs) 峰值脉冲功率
- 低电容 ESD 保护
- 直通式 DFN2.5x1.0-10L 封装
- 符合 RoHS 标准
- 无铅哑光锡镀层
- 保护四条高速数据线
- 符合 IEC61000-4-2 第 4 级标准：接触放电 >20 kV，空气放电 >25 kV
应用领域
- PCI Express
- MDDI 端口
- eSATA 接口
- Display Port 接口
- 数字视频接口
- 高清多媒体接口
