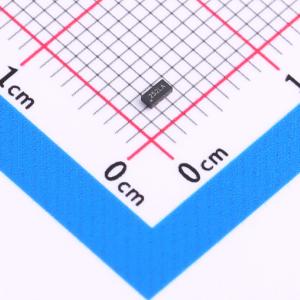

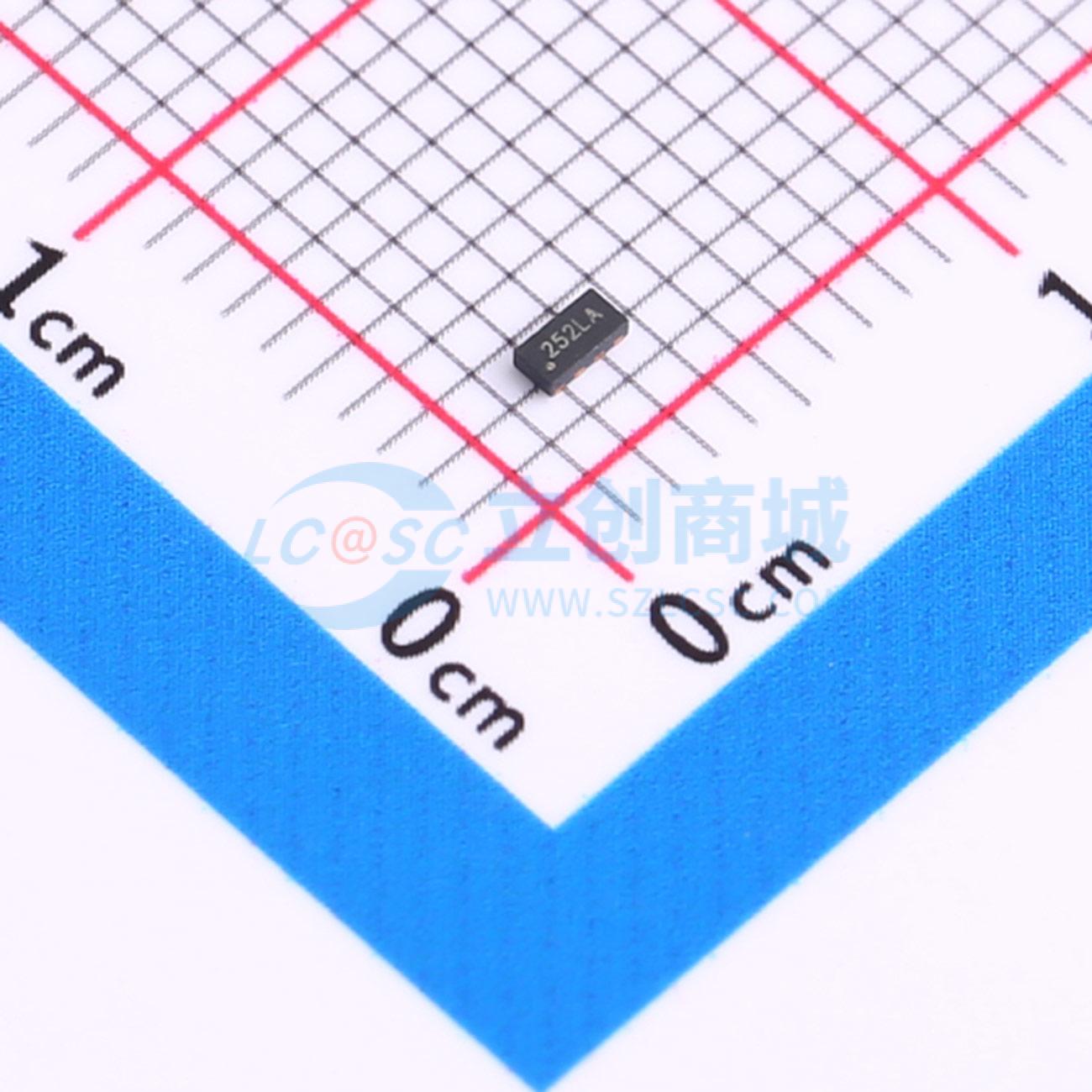

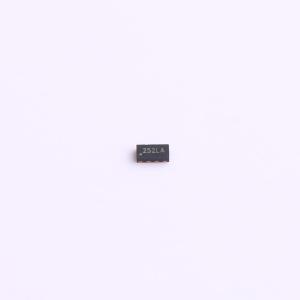

温馨提醒：图片仅供参考，商品以实物为准
RL20108Q0332LC
TVS 3.3V截止
- 描述
- 是低电容高功率TVS，利用领先的单片硅技术提供快速响应时间和低ESD钳位电压，适用于保护电压敏感的高速数据线。符合IEC 61000-4-2 (ESD)标准，空气放电±20kV，接触放电±12kV。采用8引脚DFN2010-8无铅封装，每个器件可保护两对高速线路。小尺寸、低电容和高浪涌能力的组合使其适用于千兆以太网、电信线路和LVDS接口等应用。
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- RL20108Q0332LC
- 商品编号
- C46970962
- 商品封装
- DFN2010-8
- 包装方式
- 编带
- 商品毛重
- 0.03725克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 7.5V | |
| 峰值脉冲功率(Ppp) | 180W@8/20us | |
| 击穿电压(VBR) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 50nA | |
| 通道数 | 八路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.8pF |
商品概述
RL20108Q0332LC是一款低电容、高功率的瞬态电压抑制器，采用先进的单片硅技术，提供快速响应时间和低静电放电钳位电压，使其成为保护对电压敏感的高速数据线的理想解决方案。该器件符合IEC 61000-4-2（静电放电）标准，空气放电±20kV，接触放电±12kV。它采用8引脚DFN2010-8无铅封装。每个器件可保护两对高速线路。其小尺寸、低电容和高浪涌能力的结合，使其非常适合用于千兆以太网、通信线路和低压差分信号接口等应用。
商品特性
- 截止电压：最大值3.3V
- 超低漏电流：纳安级
- 工作电压：3.3V
- 超低钳位电压
- 最多可保护八条线路
- 符合以下标准：IEC 61000-4-2（静电放电）抗扰度测试，空气放电：±20kV，接触放电：±12kV，IEC61000-4-5（雷击）12A（8/20μs）
- 符合RoHS标准
应用领域
- HDBaseT保护器
- 低压差分信号接口
- 10/100/1000以太网
- 音频/视频输入
