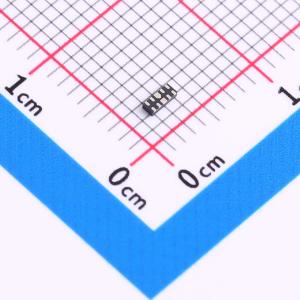

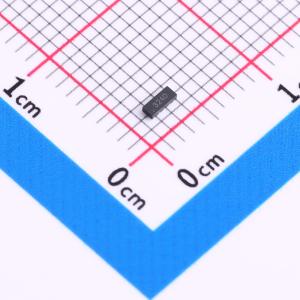

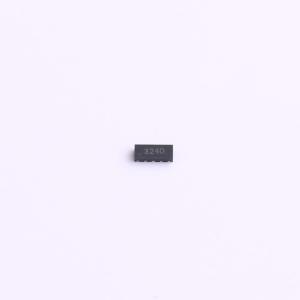

温馨提醒：图片仅供参考，商品以实物为准
RLDSON10Q034UC
双向ESD 3.3V截止 峰值浪涌电流：4.5A@8/20us
- 描述
- ESD，静电防护，电压钳位，应用在信号口
- 品牌名称
- RUILON(瑞隆源)
- 商品型号
- RLDSON10Q034UC
- 商品编号
- C46970942
- 商品封装
- DFN-10(2.5x1.0)
- 包装方式
- 编带
- 商品毛重
- 0.028024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 7V | |
| 峰值脉冲电流(Ipp) | 4.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 35W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200nA | |
| 工作温度 | - | |
| 防护等级 | - | |
| 类型 | ESD | |
| Cj-结电容 | 0.4pF；0.3pF |
商品特性
- 双向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 低钳位电压：VCL = 5.6 V 典型值 @ IPP = 16 A (TLP)
- 低电容 (Cj=0.3pF 典型值 IO-IO)
- IEC 61000-4-2 ±10kV (接触放电) ±15kV (空气放电)
- IEC 61000-4-4 (EFT) 40A (5/50ns)
- IEC 61000-4-5 (雷击) 4.5A (8/20μs)
应用领域
- USB3.0、USB3.1 接口
- HDMI1.3、HDMI1.4 及 HDMI2.0
- 工业设备
- 数字视频接口
- 笔记本电脑
