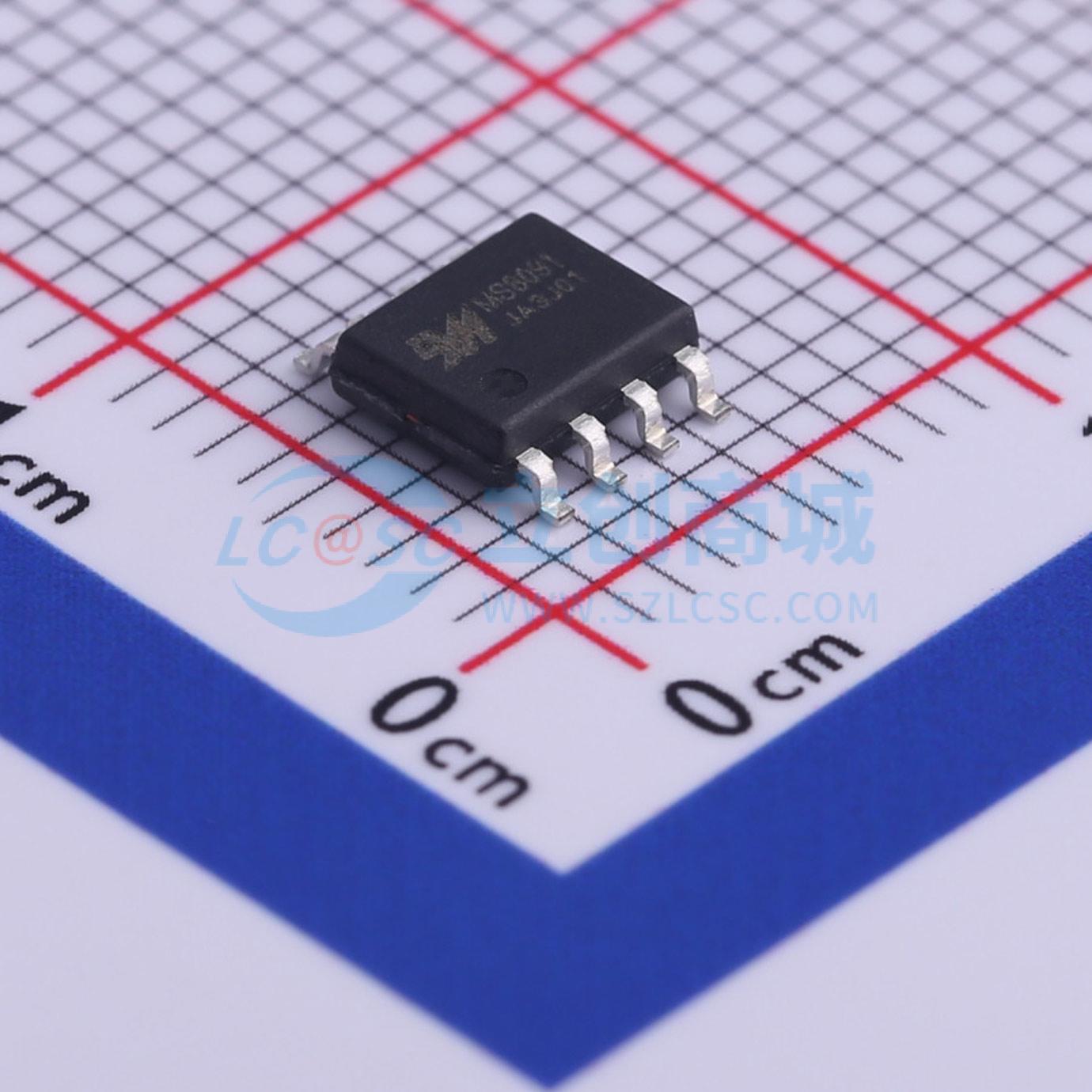

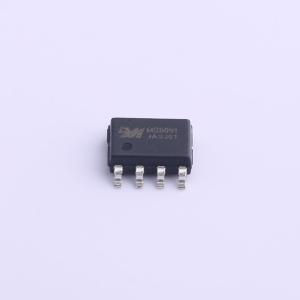

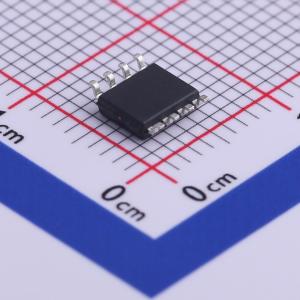

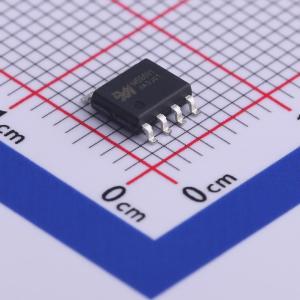

MS8091
350MHz轨到轨运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MS809x系列是一种易用的、低成本的轨到轨输出电压反馈放大器，它具有典型的电流反馈放大器带宽和转换率的优势，同时也有较大的共模电压输入范围和输出摆幅，这使它很容易在单电源2.5V的低压情况下工作。 虽然成本低，但MS809x却有着全面出色的性能。它提供了高达350MHz（G = +1）的带宽，同时0.1dB平坦度也达到了125MHz（G = +1），而且每个放大器只需4.3mA的功耗。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS8091
- 商品编号
- C482685
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 170MHz | |
| 输入失调电压(Vos) | 9.8mV | |
| 输入失调电压温漂(Vos TC) | 3.7uV/℃ | |
| 压摆率(SR) | 265V/us | |
| 输入偏置电流(Ib) | 6pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2pA | |
| 噪声密度(eN) | 5.9nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 4.3mA | |
| 输出电流 | 115mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 双电源(Vee~Vcc) | -1.35V~2.75V |
商品概述
MS809x系列是一种易用的、低成本的轨到轨输出电压反馈放大器，它具有典型的电流反馈放大器带宽和转换率的优势，同时也有较大的共模电压输入范围和输出摆幅，这使它很容易在单电源2.5V的低压情况下工作。 虽然成本低，但MS809x却有着全面出色的性能。它提供了高达350MHz（G = +1）的带宽，同时0.1dB平坦度也达到了125MHz（G = +1），而且每个放大器只需4.3mA的功耗。 MS809x系列的低失真和快速建立时间使它成为高速A/D或D/A缓存的理想器件。MS809x有一个电源关断特性，可以减小功耗电流到75μA。这些特性使MS809x成为便携设备和电池供电应用的理想选择，因为这些应用对尺寸和功耗都非常严格。放大器的额定工作范围为 -40℃到125℃。
商品特性
- 轨到轨输出，2mV失调电压（Vos）
- 高速：-3dB带宽：350MHz（G = +1），压摆率：265V/μs，0.1%建立时间：32ns
- 宽电源电压范围：2.5V到5.5V
- 输入共模电压范围（Vs = 5V）：-0.2V到+3.8V
- 视频特性（G = +2，R = 150Ω）：0.1dB增益平坦度：70MHz
- 差分增益误差：0.004%，差分相位误差：0.08°
- 低功耗：每个放大器4.3mA，关断时只有75μA
应用领域
- 图像
- 光电二极管前置放大器
- 专业视频设备和照相设备
- 手持设备
- DVD/CD
- 基站
- 有源滤波器
- 模数转换
