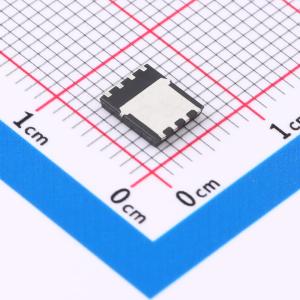

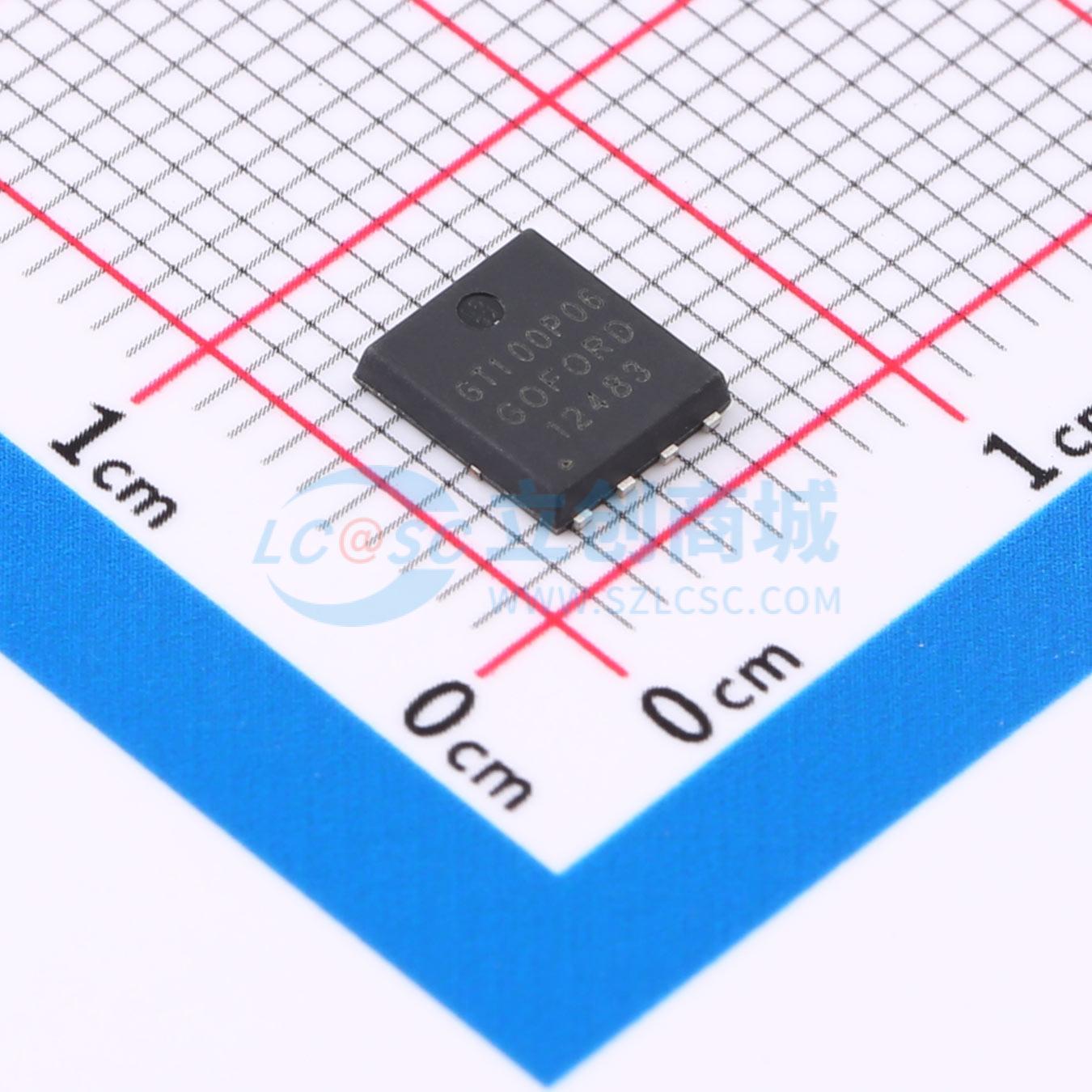

温馨提醒：图片仅供参考，商品以实物为准
GT100P06D5
P沟道增强型功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 类型：P沟道@@漏源电压(Vdss)：-60V@@连续漏极电流(Id)：-60A@@阈值电压(Vgs(th))：-2.5V@@导通电阻(RDS(on)@Vgs：7.5mΩ@10V 10mΩ@4.5V @@封装：DFN-8L(5x6)
- 品牌名称
- GOFORD(谷峰)
- 商品型号
- GT100P06D5
- 商品编号
- C46963440
- 商品封装
- DFN5X6-8L
- 包装方式
- 编带
- 商品毛重
- 0.165克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 7.5mΩ@10V | |
| 耗散功率(Pd) | 104W | |
| 阈值电压(Vgs(th)) | 1.9V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 47nC@10V | |
| 输入电容(Ciss) | 3.7nF | |
| 反向传输电容(Crss) | 32pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 645pF |
商品概述
GT100P06D5采用先进的沟槽技术,具有出色的导通电阻RDS(ON)和低栅极电荷,可用于多种应用场景。
商品特性
- 漏源电压VDS -60V
- 漏极电流ID(栅源电压VGS = -10 V时) -60A
- 导通电阻RDS(ON)(栅源电压VGS = -10V时) < 9 mΩ
- 导通电阻RDS(ON)(栅源电压VGS = -4.5V时) < 13mΩ
- 经过100%雪崩测试
- 符合RoHS标准
应用领域
- 电源开关
- DC/DC转换器
