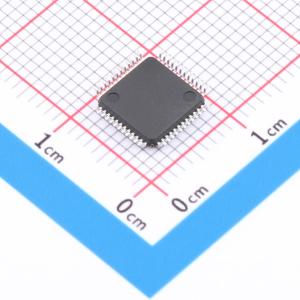

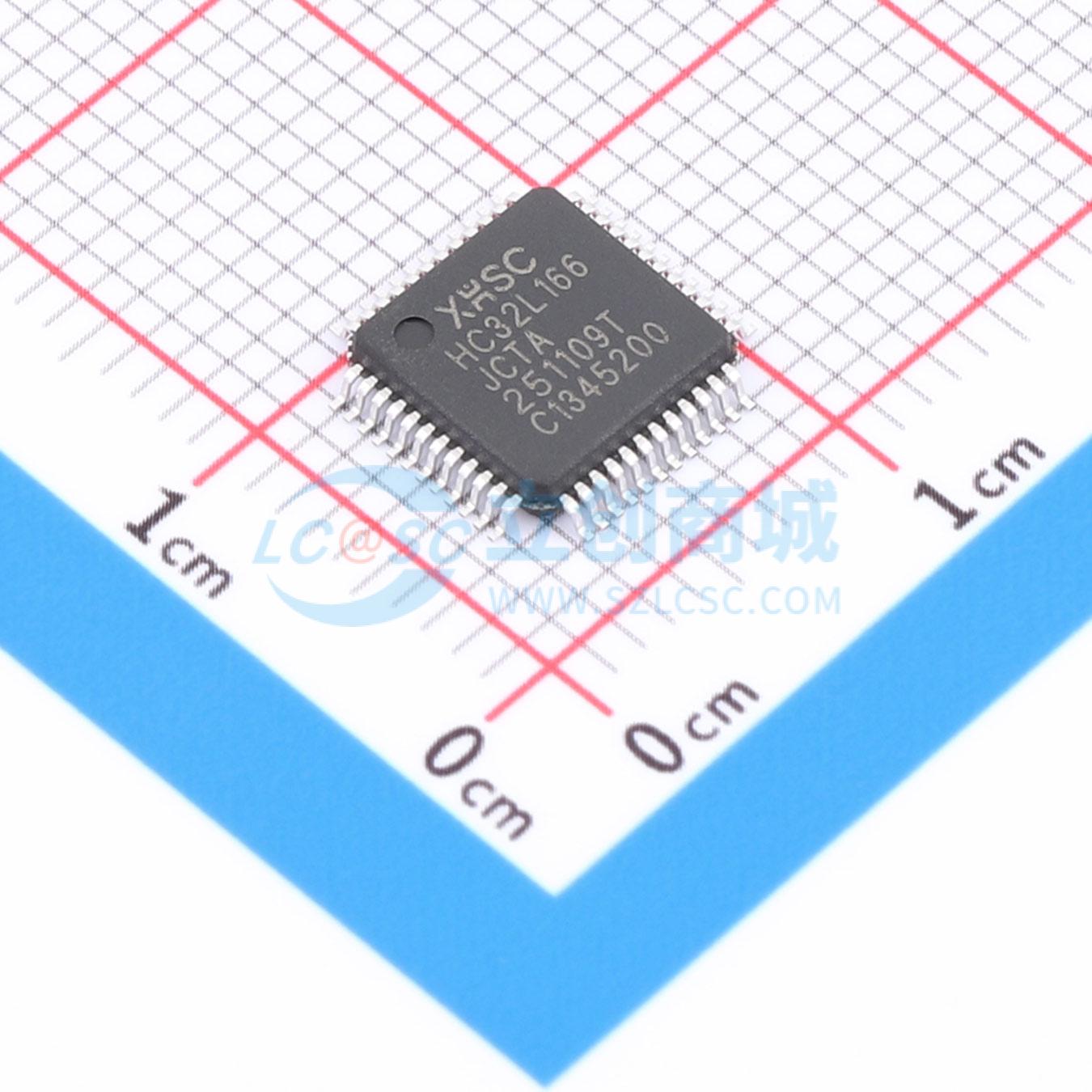

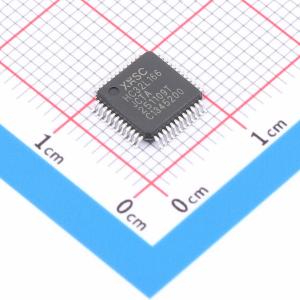

Name: XHSC(小华) HC32L166JCTA-LQ48
Brand: XHSC(小华)
SKU: C46962199
Price: 3.96 CNY
Availability: OutOfStock

基于 48MHz Cortex-M0+ 32 位 CPU 平台，具备灵活的功耗管理系统和超低功耗性能
深度休眠模式功耗低至 0.8μA@3V，所有时钟关闭，上电复位有效，输入/输出状态保持，输入/输出中断有效，所有寄存器、随机存取存储器和中央处理器数据保存状态
深度休眠模式加实时时钟工作功耗为 1.5μA@3V
休眠模式功耗为 23μA/MHz@3V@48MHz，中央处理器停止，外设关闭，主时钟运行
工作模式功耗为 52μA/MHz@3V@48MHz，中央处理器运行，外设关闭，从闪存运行程序
具备 10μs 超低功耗唤醒时间，使模式切换更加灵活高效，系统反应更为敏捷
最大 256KB 闪存存储器，具有擦写保护功能，支持在线系统编程、在线电路编程、在线应用编程
最大 32KB 随机存取存储器，附带奇偶校验，增强系统稳定性
通用输入/输出管脚支持多种封装：72 输入/输出/80 引脚，56 输入/输出/64 引脚，40 输入/输出/48 引脚，26 输入/输出/32 引脚
时钟系统支持外部高速晶振（8~32MHz）、外部低速晶振（32.768kHz）、内部高速时钟（4/8/16/22.12/24MHz）、内部高速时钟（4/6/32/48MHz）、内部低速时钟（32.768/38.4kHz）和锁相环时钟（8~48MHz）
硬件支持内外时钟校准和监测
定时器/计数器资源丰富：包含 3 个单通道互补输出通用 16 位定时器、1 个三通道互补输出通用 16 位定时器、2 个低功耗 16 位定时器（支持级联）、1 个超低功耗脉冲计数器（具备低功耗模式下自动定时唤醒功能，最大定时达 1024 秒）、3 个高性能 16 位定时器/计数器（支持脉宽调制互补和死区保护功能）、1 个可编程 16 位定时器（支持 5 通道捕获比较和 5 通道脉宽调制输出）
看门狗电路：包含 1 个 20 位可编程看门狗电路（内建专用 10kHz 振荡器提供看门狗定时器计数）和 1 个 7 位可编程窗口看门狗
通信接口：最多 4 路通用异步收发传输器标准通信接口、最多 2 路低功耗通用异步收发传输器接口（深度休眠模式下可工作）、最多 2 路串行外设接口标准通信接口、2 路内部集成电路标准通信接口
集成蜂鸣器频率发生器，支持互补输出
集成硬件万年历实时时钟模块
集成硬件循环冗余校验 16 位/32 位模块
集成高级加密标准 128/192/256 位硬件协处理器
集成真随机数发生器
集成 2 通道直接内存访问控制器
支持 4×47/6×45/8×43 液晶显示器驱动
具备全球 10 字节标识号
集成 12 位 1Msps 采样率的高速逐次逼近寄存器模数转换器，内置输入跟随器，可测量高输出阻抗信号
集成 12 位 500ksps 数模转换器
集成 1 个多功能运算放大器，可作为数模转换器的输出缓冲器
集成 3 路电压比较器，具有 6 位电阻分压和可编程比较基准
集成低电压检测器，可配置 16 阶比较电压，可监测端口电压及电源电压
支持串行线调试解决方案，提供全功能调试器
工作条件：-40~85℃，1.8~5.5V
封装形式：LQFP80/64/48，QFN32

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-M0+
	CPU最大主频	48MHz
	CPU位数	32 Bit
	程序存储容量	256KB
	程序存储器类型	FLASH
	RAM容量	32KB
	EEPROM容量	-

	属性	参数值
	I/O数量	40
	ADC(位数)	12bit
	DAC(位数)	12bit
	振荡器类型	内置+外置
	工作电压	1.8V~5.5V
	工作温度	-40℃~+85℃
	功能特性	-

HC32L166JCTA-LQ48
