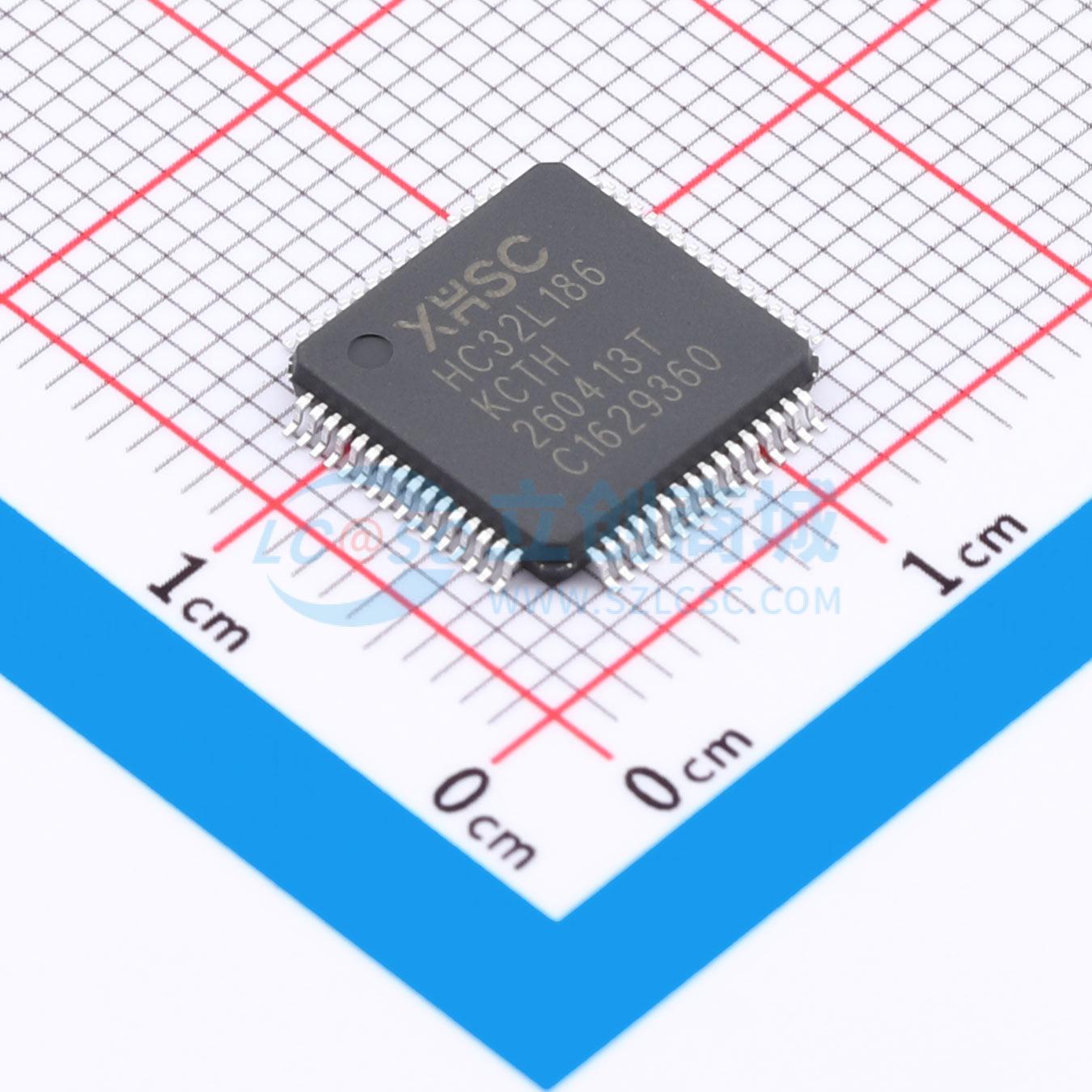

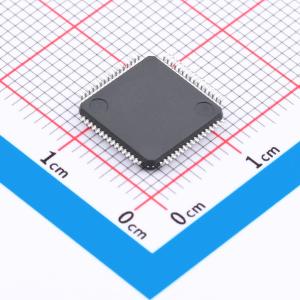

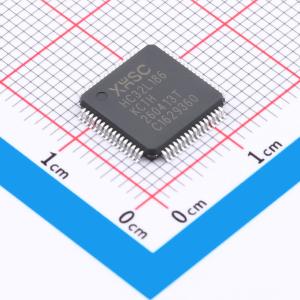

温馨提醒：图片仅供参考，商品以实物为准
HC32L186KCTH-LQFP64
HC32L186KCTH-LQFP64
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- XHSC(小华)
- 商品型号
- HC32L186KCTH-LQFP64
- 商品编号
- C46962212
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.252529克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 48MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 256KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 32KB |
| 属性 | 参数值 | |
|---|---|---|
| I/O数量 | 56 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | - |
商品概述
HC32L18x系列是32位ARM® Cortex®-M0+超低功耗微控制器
商品特性
- 48MHz Cortex-M0+ 32 位 CPU 平台
- HC32L18x 系列具有灵活的功耗管理系统，超低功耗性能:
-
- 0.8μA@3V 深度休眠模式:所有时钟关闭，上电复位有效，IO 状态保持，IO 中断有效，所有寄存器、RAM 和 CPU 数据保存状态时的功耗
-
- 1.5μA@3V 深度休眠模式+RTC 工作
-
- 23μA/MHz@3V@48MHz 休眠模式:CPU 停止，外设关闭，主时钟运行
-
- 52μA/MHz@3V@48MHz 工作模式:CPU 运行，外设关闭，从Flash运行程序
-
- 10μs 超低功耗唤醒时间，使模式切换更加灵活高效，系统反应更为敏捷
- 最大256KB Flash 存储器，具有擦写保护功能，支持 ISP、ICP、IAP
- 最大 32KB RAM 存储器，附带奇偶校验，增强系统的稳定性
- 通用 I/O 管脚:72 IO/80 PIN, 56 IO/64 PIN, 40 IO/48 PIN, 26 IO/ 32 PIN
- 时钟、晶振:
-
- 外部高速晶振 XTH:8~32MHz
-
- 外部低速晶振 XTL:32.768kHz
-
- 内部高速时钟 RCH:4/8/16/22.12/24MHz
-
- 内部高速时钟 RC48M:4/6/32/48MHz
-
- 内部低速时钟 RCL:32.768/38.4kHz
-
- PLL 时钟:8~48MHz
-
- 硬件支持内外时钟校准和监测
- 定时器/计数器:
-
- 3 个1通道互补输出通用16 位定时器
-
- 1 个3通道互补输出通用16 位定时器
-
- 2个低功耗16 位定时器，支持级联
-
- 1个超低功耗脉冲计数器PCNT，具备低功耗模式下自动定时唤醒功能，最大定时达 1024秒
-
- 3个高性能16 位定时器/计数器，支持PWM互补，死区保护功能
-
- 1个可编程16 位定时器PCA，支持5通道捕获比较，5通道PWM 输出
-
- 1 个 20 位可编程看门狗电路，内建专用10kHz 振荡器提供 WDT 计数
-
- 1个7 位可编程窗口看门狗
- 通讯接口:
-
- 最多4路UART 标准通讯接口
-
- 最多2路LPUART 低功耗通讯接口，深度休眠模式下可工作
-
- 最多2 路SPI 标准通讯接口
-
- 2 路I2C 标准通讯接口
- 蜂鸣器频率发生器，支持互补输出
- 硬件万年历RTC 模块
- 硬件 CRC16/CRC32 模块
- AES-128/192/256 硬件协处理器
- TRNG 真随机数发生器
- 2 通道 DMAC
- 447/645/8*43 LCD 驱动
- 全球10字节ID 号
- 12-bit 1Msps 采样的高速 SAR ADC，内置输入跟随器，可测量高输出阻抗的信号
- 12-bit 500ksps DAC
- 集成1个多功能运算放大器，可以作为 DAC 的输出 Buffer
- 集成3 路电压比较器，具有6位电阻分压和可编程比较基准
- 集成低电压检测器，可配置 16 阶比较电压，可监测端口电压以及电源电压
- SWD 调试解决方案，提供全功能调试器
- 工作条件:-40~85℃，1.8~5.5V
- 封装形式:LQFP80/64/48/32
