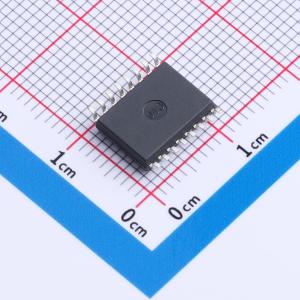

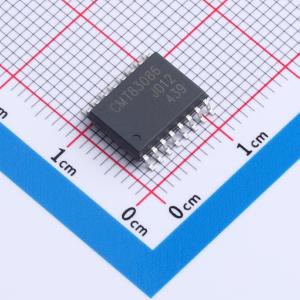

温馨提醒：图片仅供参考，商品以实物为准
CMT83086
高可靠性隔离全双工RS-485收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 隔离式RS-485/RS-422芯片 类型：收发器 工作模式：全双工 传输速率：12MHz 隔离电压：5000V CMTI:200kV/us 工作电压：2.5-5.5V 工作温度：-40℃ TO +125℃
- 品牌名称
- HOPERF(华普微电子)
- 商品型号
- CMT83086
- 商品编号
- C46962121
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式RS485/422收发器 | |
| 最大数据速率 | 12Mbps | |
| 通讯模式 | 全双工 | |
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 200kV/us | |
| 驱动器数 | 1 | |
| 接收器数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | - | |
| 节点数 | 256 | |
| 静电保护 | ±12kV | |
| 功能特性 | 失效保护电路 | |
| 逻辑侧工作电压 | 2.7V~5.5V | |
| 总线侧工作电压 | 2.9V~5.5V | |
| 工作温度 | -40℃~+125℃ |
商品概述
CMT83086 是一款基于数字隔离技术的高可靠性全双工 RS-485 收发器。该器件通过了 UL1577 安全认证，支持高达 5kVrms 的绝缘耐压，并具备低辐射、低功耗和强大的抗电磁干扰能力。其总线侧引脚提供 ±12kV 的系统级 ESD 保护。该器件具有故障安全保护功能，当接收器输入断开或短路时，能确保接收器输出逻辑高电平。其接收器输入阻抗为 1/8 单位负载，允许总线上最多连接 256 个收发器。CMT83086 的数据传输速率为 12Mbps，有助于减少传输线上的电磁干扰。该器件采用宽体 SOIC-16 封装。
商品特性
- 安全相关认证：VDE 认证符合 DIN VDE V 0884-11: 2017-01，UL1577 认证为 5000Vrms，CSA 认证组件符合 5A，CQC 认证符合 GB4943.1-2011
- 高达 5000Vrms 绝缘耐压
- 总线侧电源电压范围：3.3V ~ 5.5V
- VDD1 电源电压范围：2.5V ~ 5.5V
- 高共模瞬态抗扰度：±200 kV/μs
- 较高的系统级电磁兼容性能：总线引脚符合 IEC61000-4-2 ±12 kV ESD 标准，其他引脚符合 ±7 kV 接触式 ESD 标准
- 工作温度范围：-40°C ~ 125°C
- 具备故障安全保护接收器
- 隔离栅寿命超过 40 年
- 支持总线上连接多达 256 个收发器
- 采用符合 RoHS 标准的宽体 SOIC-16 封装
应用领域
- 工业自动化系统
- 隔离式 RS-485 通信系统
- 智能电表和水表
- 安防和监控系统
