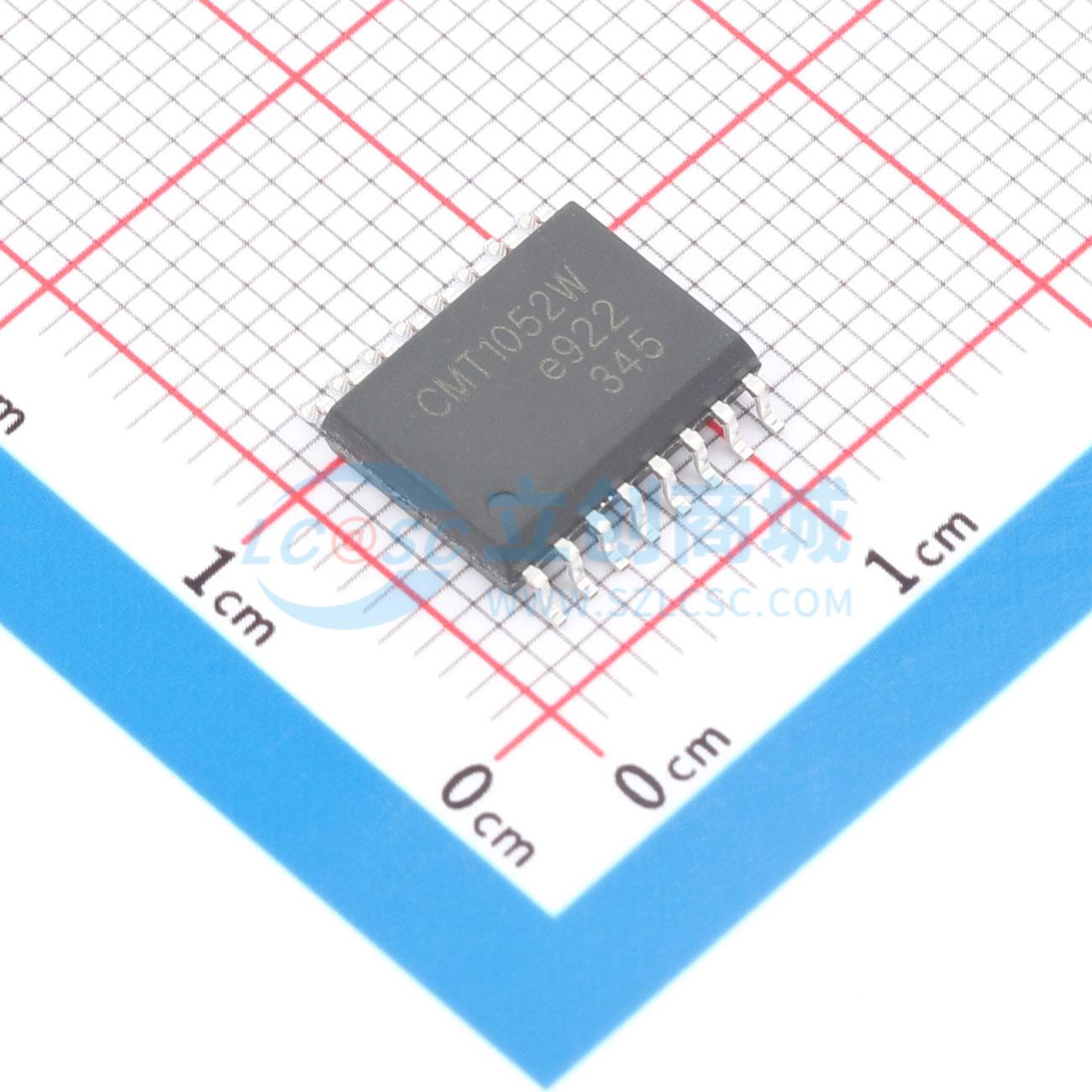

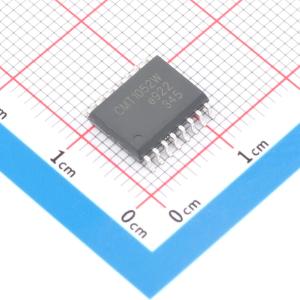

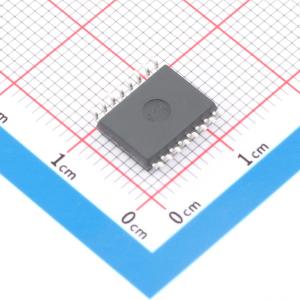

CMT1052W
隔离CAN收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 隔离式CAN收发器 传输速率：5MHz 隔离电压(Vrms):5000 CMTI(kV/us)：150kV/us 是否集成电源：否 温度范围：-40℃~+125℃ 应用等级：工业级
- 品牌名称
- HOPERF(华普微电子)
- 商品型号
- CMT1052W
- 商品编号
- C46962123
- 商品封装
- SOIC-16WB
- 包装方式
- 编带
- 商品毛重
- 0.613793克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式CAN收发器 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | CAN FD；低功耗模式；唤醒功能；使能/关断模式；失效安全；总线故障检测与保护 |
商品概述
CMT10XXX器件是一款符合ISO11898-2（2016）标准规格的电隔离控制器局域网收发器。该器件提供±70V直流母线故障保护功能和±30V共模电压范围。在CAN FD模式下最高支持5Mbps数据速率，与经典CAN相比可实现更为快速的载荷传输。该器件采用二氧化硅绝缘隔栅，可承受5000VRMS的电压和1060VRMS的工作电压。电磁兼容性得到了显著增强，可实现系统级ESD、EFT和浪涌并符合辐射标准。与隔离式电源一起使用，此器件可抵御高电压冲击，并防止总线的噪声电流进入本地接地。该器件提供基础型和增强型隔离。支持–40°C ~ +125°C的宽环境温度范围，并提供(WB) SOIC16、DUB8和SOW8L封装。
商品特性
- 安全相关认证：符合DIN VDE V 0884-11: 2017-01标准、UL 1577组件认证、CSA和CQC认证、ISO11898-2标准
- 高达5 kVRMS隔离电压
- 工作电压范围：VDD1: 2.5V ~ 5.5V；VDD2: 4.5V ~ 5.5V
- 数据率：1Mbps (CMT1050)；5Mbps (CMT1042/CMT1052)
- 直流总线故障保护电压：±70V
- 共模电压范围：±30 V
- 驱动器显性超时功能
- 过电流以及过温保护
- 未上电时的理想无源，高阻抗总线终端
- 高CMTI: 150kV/us
- 总线引脚的HBM ESD容差: 6 kV
- 工作环境温度范围: -40°C ~ 125°C
- 低环路延迟: ＜220 ns
- 增强电磁兼容性：系统级ESD、EFT、浪涌抗扰性
- 支持(WB) SOIC16、DUB8和SOW8L封装
应用领域
- 隔离CAN总线
- 逆变器和电机控制
- PLC和DCS通讯模块
- 电池管理系统
- 工业电源应用
