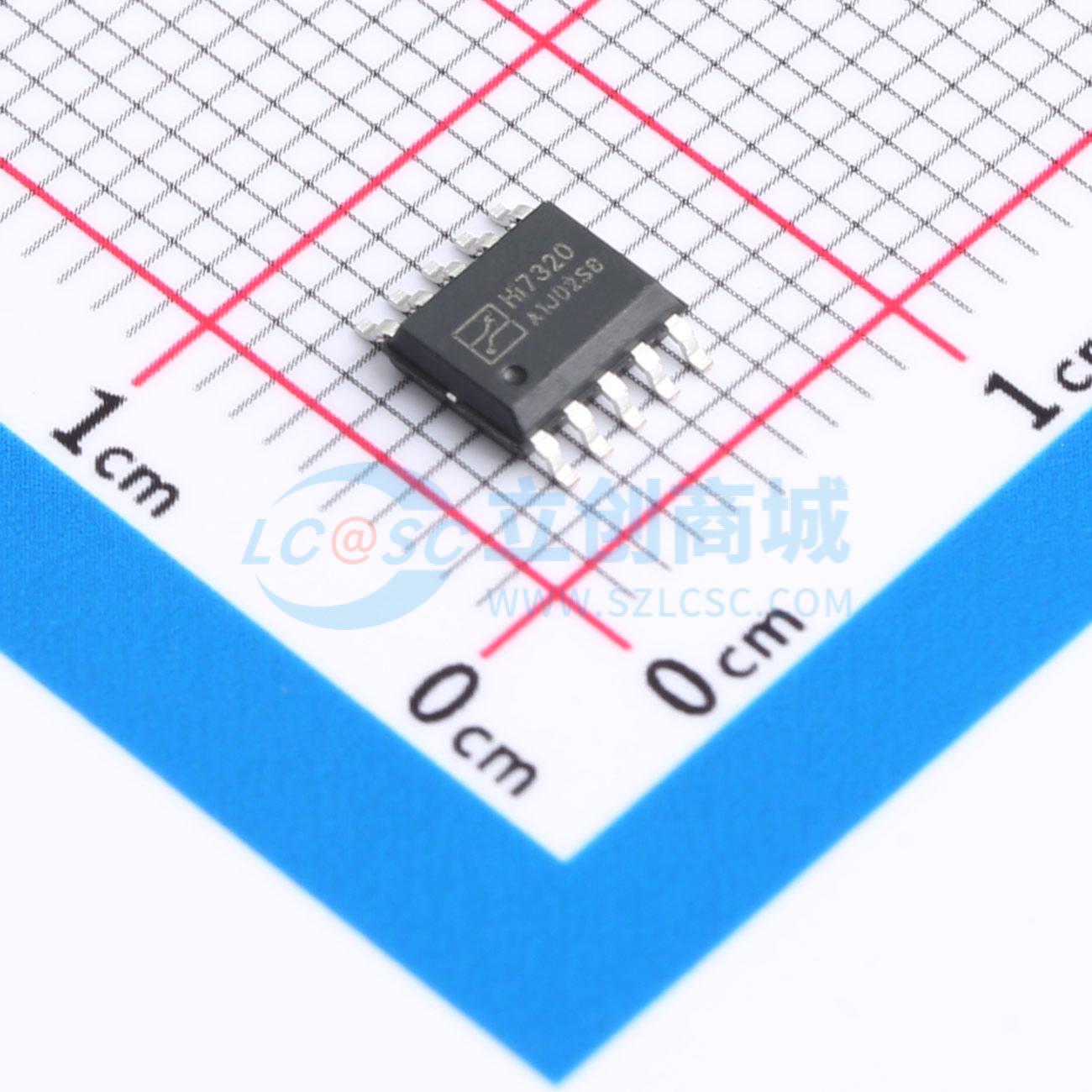

Hi7320
高精度无频闪调光降压LED恒流驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 宽输入电压范围，超低待机功耗，PWM转模拟调光，无频闪，支持模拟调光, ＜±0.5%的负载调整率，无电流纹波
- 品牌名称
- Hichips(智芯)
- 商品型号
- Hi7320
- 商品编号
- C46961724
- 商品封装
- ESSOP-10
- 包装方式
- 编带
- 商品毛重
- 0.1068克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 6.5V~75V | |
| 开关频率 | 130kHz | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | 10A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | 过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 3% |
商品概述
Hi7320是一款外围电路简洁的宽调光比无频闪降压调光LED恒流驱动器，适用于6.5 - 75V输入电压范围的LED恒流照明领域。采用专利算法，可实现高精度恒流效果，输出电流恒流精度≤±3％，负载调整率<±0.5%，能满足宽输入输出电压的应用需求，全程调光无频闪。PWM调光支持高辉应用，支持100Hz以上的调光频率，分辨率超过100：1，调光全程无频闪；芯片LD脚支持0.2V到2.5V的模拟调光，LD端口接电容到地，可设置软启动时间。芯片的输出电流通过ISENSE的检流电阻来设定，支持过温降电流、过流保护。
商品特性
- 支持100：1调光比
- 工作电压范围6.5 - 75V
- 转换效率>95%
- 负载调整率<±0.5%
- 低待机功耗
- 真正无频闪调光
- 支持调光频率超过32K
- 支持PWM转模拟/模拟调光
- 内置80V LDO供电
- 恒流精度≤±3％
- 支持过温降电流
- 封装：ESSOP10
应用领域
- 0~10V调光
- Dali调光
- 智能照明
- 医疗照明
