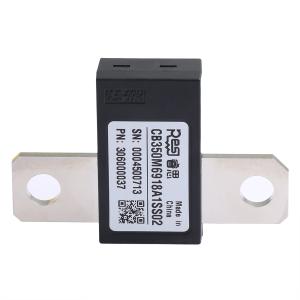

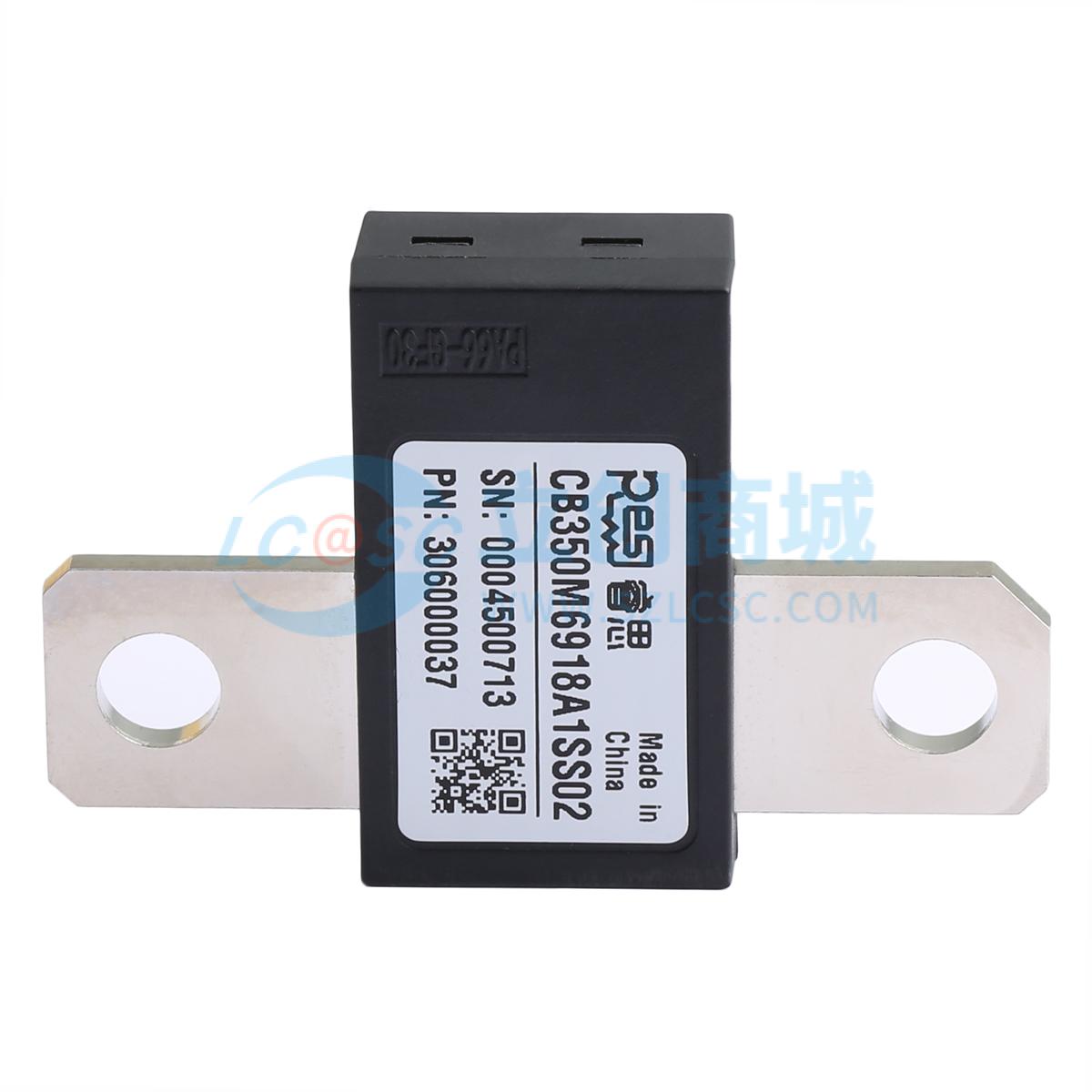

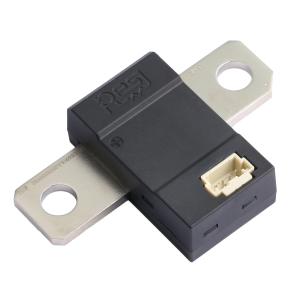

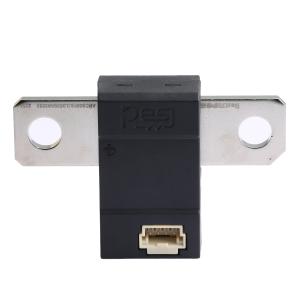

CB350M6918A1SS02
汽车级高精度宽温带隔离电流传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级 基于分流器的电流传感器
- 品牌名称
- RESI(开步睿思)
- 商品型号
- CB350M6918A1SS02
- 商品编号
- C46961643
- 包装方式
- 袋装
- 商品毛重
- 45.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | ±8kA | |
| 工作电压 | 12V | |
| 隔离电压(Vrms) | 3000Vrms |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 电流端电阻 | 0.05mΩ | |
| 双向电流检测 | 支持 | |
| 功能特性 | - |
商品概述
CB350M6918A系列电流传感器是一款带隔离的汽车级电流检测模块，可用于测量双向直流电流，并具有高精度、低功耗、宽工作温度范围以及出色的响应速度、温度稳定性和抗干扰能力。模块采用高精度ADC，通过CAN2.0A/B协议进行通讯，具有大范围电流测量和温度采集功能，并带有全温度电流补偿。该模块满足-40℃~105℃的工作温度范围，在全温度范围内支持-350A~350A的持续电流测量，并且在20A~350A或-350A~-20A范围内电流测量精度≤±0.5%。该模块支持6VDC到18VDC的电源供电，功耗控制在216mW以下(12VDC)，并实现完全高低压隔离，可以运用在电池系统的总正端或总负端。
商品特性
- 电流测量：测量范围 -8000A~8000A
- 持续工作电流：-350A~350A
- 测量精度：±0.5%
- 分辨率：10mA
- 温度测量：测量范围 -50℃~150℃
- 测量误差：±3℃
- 分辨率：0.1℃
- 通讯协议：CAN2.0 A/B
- 可选择数据格式
- 可配置 CAN ID
- 可配置 CAN 速率: 250Kbps~1Mbps
- 供电电压：6VDC~18VDC
- 工作温度范围：-40℃~105℃
- 功耗: ≤216 mW @ 12VDC
- 隔离等级：3000VAC
- 本产品基于ISO26262设计，已达到ASILC安全目标
应用领域
- 汽车级电流监控
- 电网储能
- 不间断电源
- 充电站
