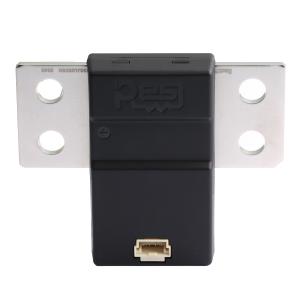

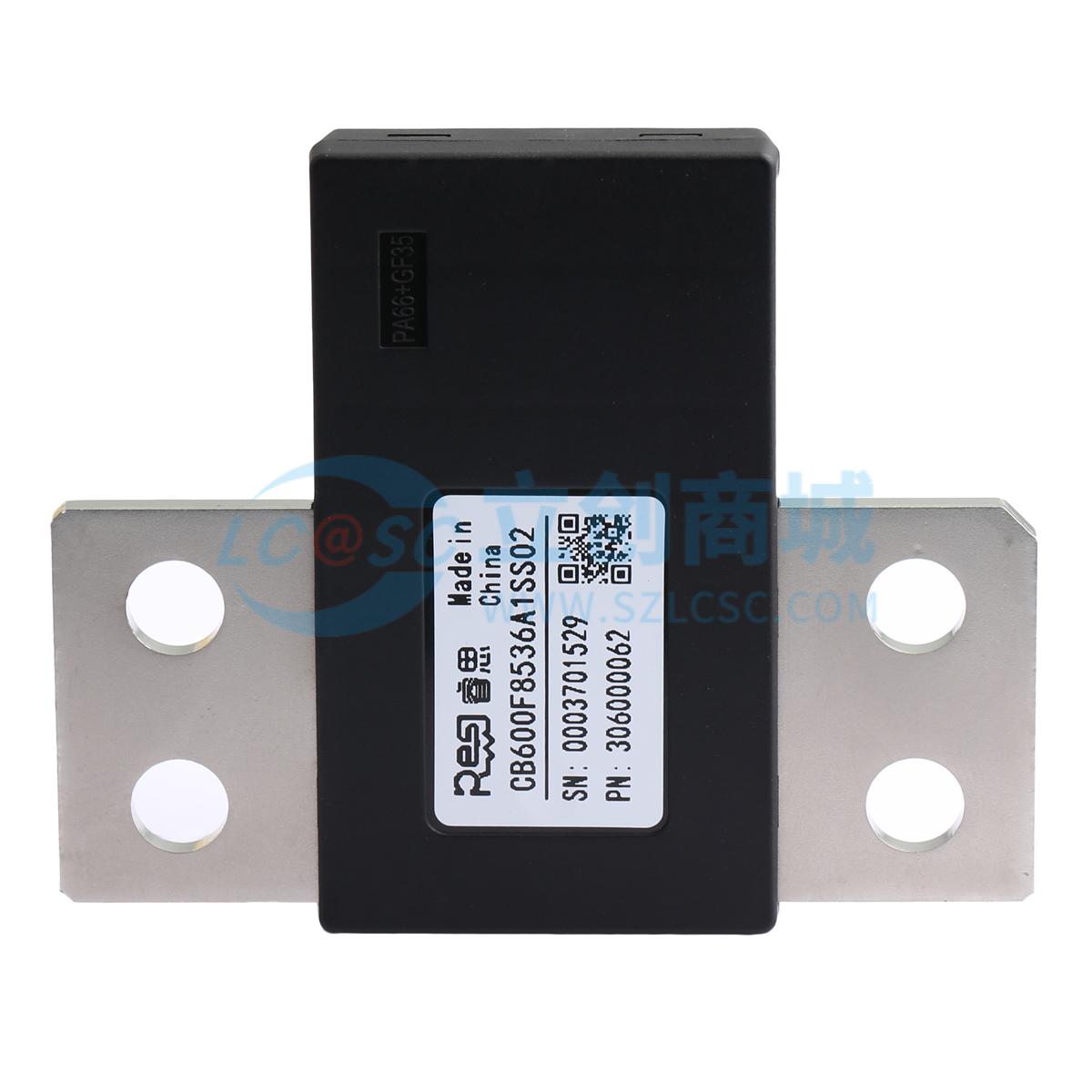

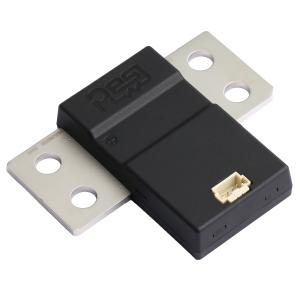

CB600F8536A1SS02
汽车级高精度宽温范围双向直流电流传感器
- 描述
- 汽车级 基于分流器的电流传感器
- 品牌名称
- RESI(开步睿思)
- 商品型号
- CB600F8536A1SS02
- 商品编号
- C46961644
- 包装方式
- 袋装
- 商品毛重
- 103.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流传感器 | |
| 电流测量范围 | 600A | |
| 工作电压 | 6V~18V | |
| 隔离电压(Vrms) | 3000Vrms | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电流端电阻 | 0.05mΩ | |
| 响应时间(tr) | 150ms | |
| 双向电流检测 | 支持 | |
| 功能特性 | - |
商品概述
CB600F8536A系列电流传感器是一款带隔离的汽车级电流检测模块，可用于测量双向直流电流，并具有高精度、低功耗、宽工作温度范围以及出色的响应速度、温度稳定性和抗干扰能力。模块采用高精度ADC，通过CAN2.0A/B协议进行通讯，具有大范围电流测量和温度采集功能，并带有全温度电流补偿。该模块满足 -40℃ ~ 105℃ 的工作温度范围，在全温度范围内支持 -600A ~ 600A 的持续电流测量，并且在 50A ~ 600A 或 -600A ~ -50A 范围内电流测量精度 ≤ ±0.1%。该模块支持 6VDC 到 18VDC 的电源供电，功耗控制在 384mW 以下（12VDC），并实现完全高低压隔离，可以运用在电池系统的总正端或总负端。
商品特性
- 电流测量：测量范围 -20000A ~ 20000A
- 持续工作电流范围：-600A ~ 600A
- 测量精度：±0.1%
- 分辨率：1mA
- 温度测量：测量范围 -50℃ ~ 150℃
- 测量误差：±3℃
- 分辨率：0.1℃
- 通讯协议：CAN2.0 A/B
- 可选择数据格式
- 可配置CANID
- 可配置 CAN 速率：250Kbps ~ 1Mbps
- 供电电压：6VDC ~ 18VDC
- 工作温度范围：-40℃ ~ 105℃
- 功耗：≤384mW @12VDC
- 隔离等级：3000VAC
应用领域
- 汽车级电流监控
- 电网储能
- 不间断电源
- 充电站
