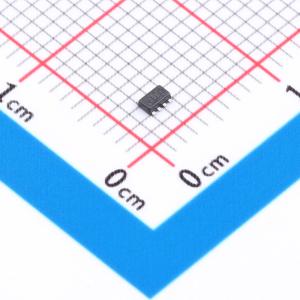

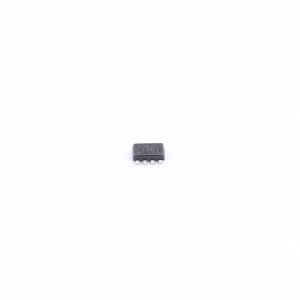

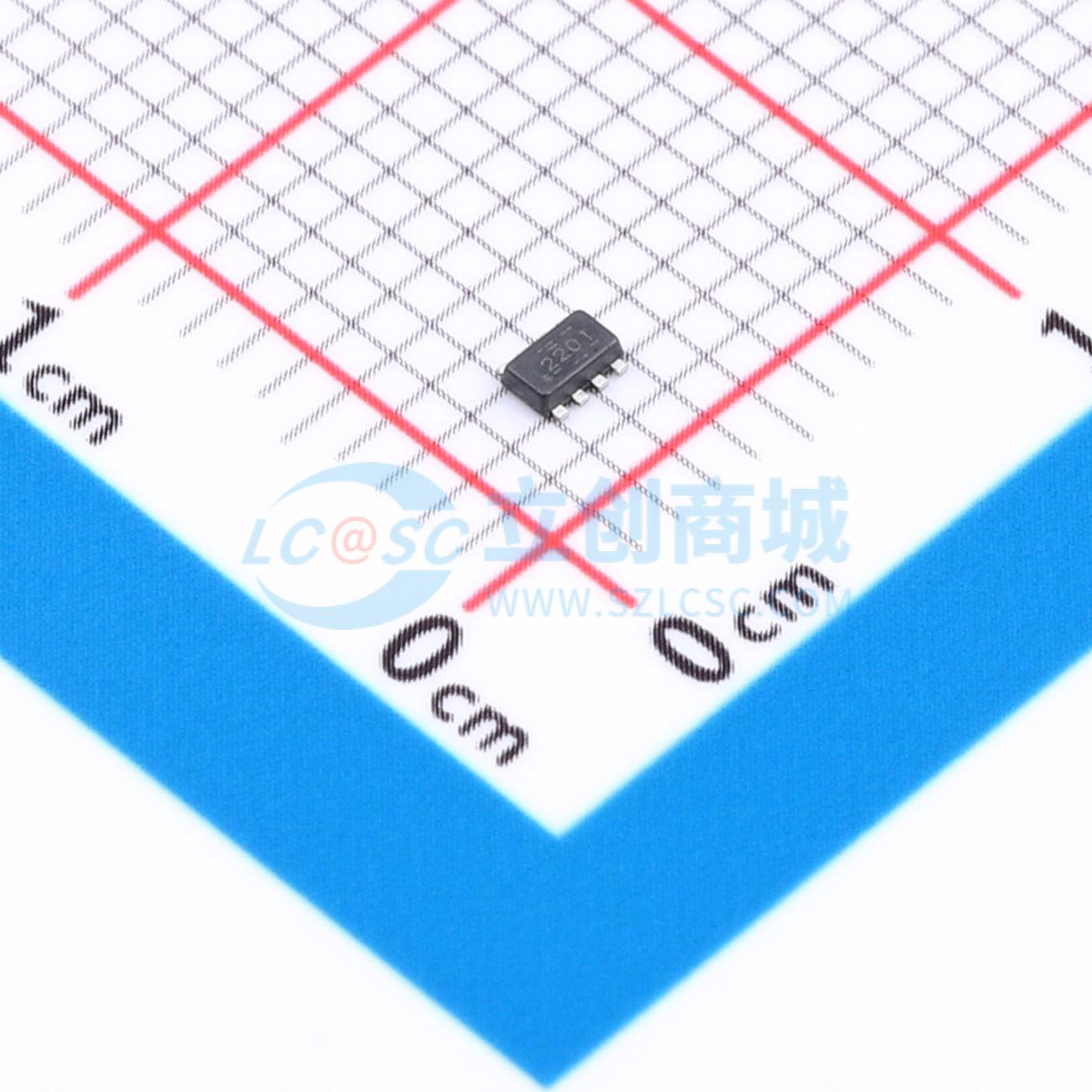

TPS922050D1DRLR
65V 1A/2A 降压 LED 驱动器，支持 PWM/模拟调光
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS922050D1DRLR
- 商品编号
- C46903978
- 商品封装
- SOT-583
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 输出电流 | 1A | |
| 功能特性 | LED开路保护；内置软启动；过温保护(OTP)；短路保护(SCP) |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
TPS92205x系列是一款1A/2A非同步升压/升降压LED驱动器，输入电压范围为4.5V至65V。通过集成低压侧NMOS，该器件能够实现高功率密度、高效率驱动LED。该器件还支持共阳极连接和单层PCB设计，开关频率为400kHz或1MHz。TPS92205x系列支持通过DIM输入引脚配置，利用简单高低电平信号实现PWM调光，也支持通过DIM输入引脚配置，利用模拟电压信号实现模拟调光。该器件采用自适应关断时间电流模式控制，搭配智能精准采样，可实现快速PWM调光并获得高调光比。TPS92205x系列还提供多种系统保护功能，包括LED开路和短路、开关FET开路和短路、检测电阻开路和短路以及热关断。
商品特性
- 输入电压范围4.5V至65V
- 支持LED共阳极连接
- 集成300mΩ MOSFET
- 典型限流值为1.6A/3.2A
- 开关频率为400kHz/1MHz
- 提供多种先进调光选项
- 模拟调光，调光比200:1
- 支持快速PWM调光，支持50ns脉冲宽度
- 具备完整保护功能
- LED开路和短路保护
- 开关FET开路和短路保护
- 外部元件故障保护
- 逐周期限流
- 热关断
- 提供WSON-8、HVSSOP-8、SOT583封装
应用领域
- 恒定照明
- 室内和室外照明
- 家电照明
- 冷暖WLED照明
- 应急和标识照明
- 安防泛光灯
- LED灯泡和灯管
- LCD背光
- 瞬时照明
- 机器视觉和相机闪光灯
- 火灾报警和频闪灯
