LM25190RGYR

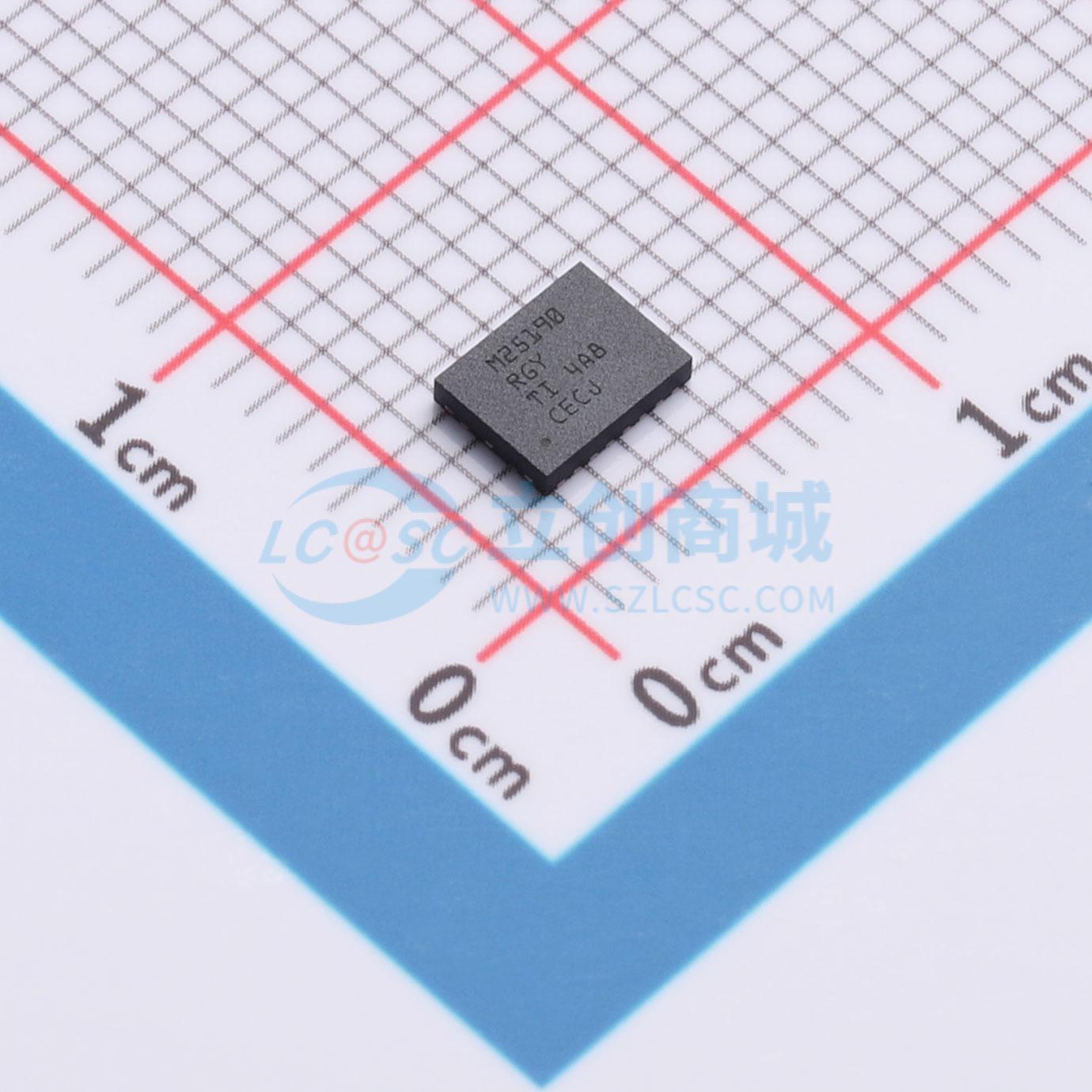

LM25190是一款42V输入、超低IQ、带恒流恒压（CC-CV）调节的同步降压DC/DC控制器。该控制器采用峰值电流模式控制架构，易于环路补偿，瞬态响应快，具有优异的负载调整率和线性调整率。集成的CC-CV工作模式对电压（±1%）和电流（±3%）都具备高精度调节能力，还可实现恒流模式与恒压模式之间的无缝切换。CC-CV工作模式可有效降低需要平均输出电流控制应用的物料清单（BOM）数量和成本。输出电流限可编程，还可动态改变。LM25190带有输出电流监控功能。LM25190具有独特的降低电磁干扰（EMI）特性，称为双随机扩频（DRSS）。结合低频三角调制和高频随机调制，可分别降低低频段和高频段的EMI干扰，这种混合技术符合行业标准EMC测试中规定的多种分辨率带宽（RBW）设置。LM25190的其他特性包括最高150℃结温工作、用户可选的二极管仿真以降低轻载条件下的电流消耗、开漏电源良好标志用于故障报告和输出监控、精确使能输入、预偏置负载下单调启动、集成双输入VCC偏置电源稳压器、内部2.75ms软启动时间，以及带自动恢复的热关断保护。LM25190控制器采用3.5mm × 4.5mm散热增强型19引脚VQFN封装。

• 可支持功能安全设计，有可用文档辅助功能安全系统设计
• 宽输入电压工作范围:5V 至 42V
• 输出电压可调范围0.8V 至 41V，或提供5V、12V固定输出选项
• 具备恒流恒压（CC-CV）工作模式
• 电流调节精度±3%，电压调节精度±1%
• 具备电流监控和恒流相关功能:模拟电压与输出电流成比例输出（IMON）；可编程平均输出电流限（ILIM）；动态平均输出电流限（ISET）
• 典型关断模式IQ为2.3µA，典型休眠模式IQ为15µA
• 标准电平MOSFET栅极驱动器
• 具备电源良好状态指示（PGOOD）
• 可编程开关频率范围为100kHz 至 2.2MHz
• 支持可选外部时钟同步
• 可选双随机扩频（DRSS）特性，可提升低频段和高频段的EMI性能
• 内置斜率补偿和自举二极管
• 双输入VCC稳压器可降低功耗（BIAS）

• 超级电容能源备份
• USB功率传输
• 便携式电站
• 电动工具
• 储能系统
• 太阳能
