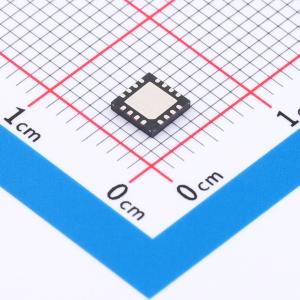

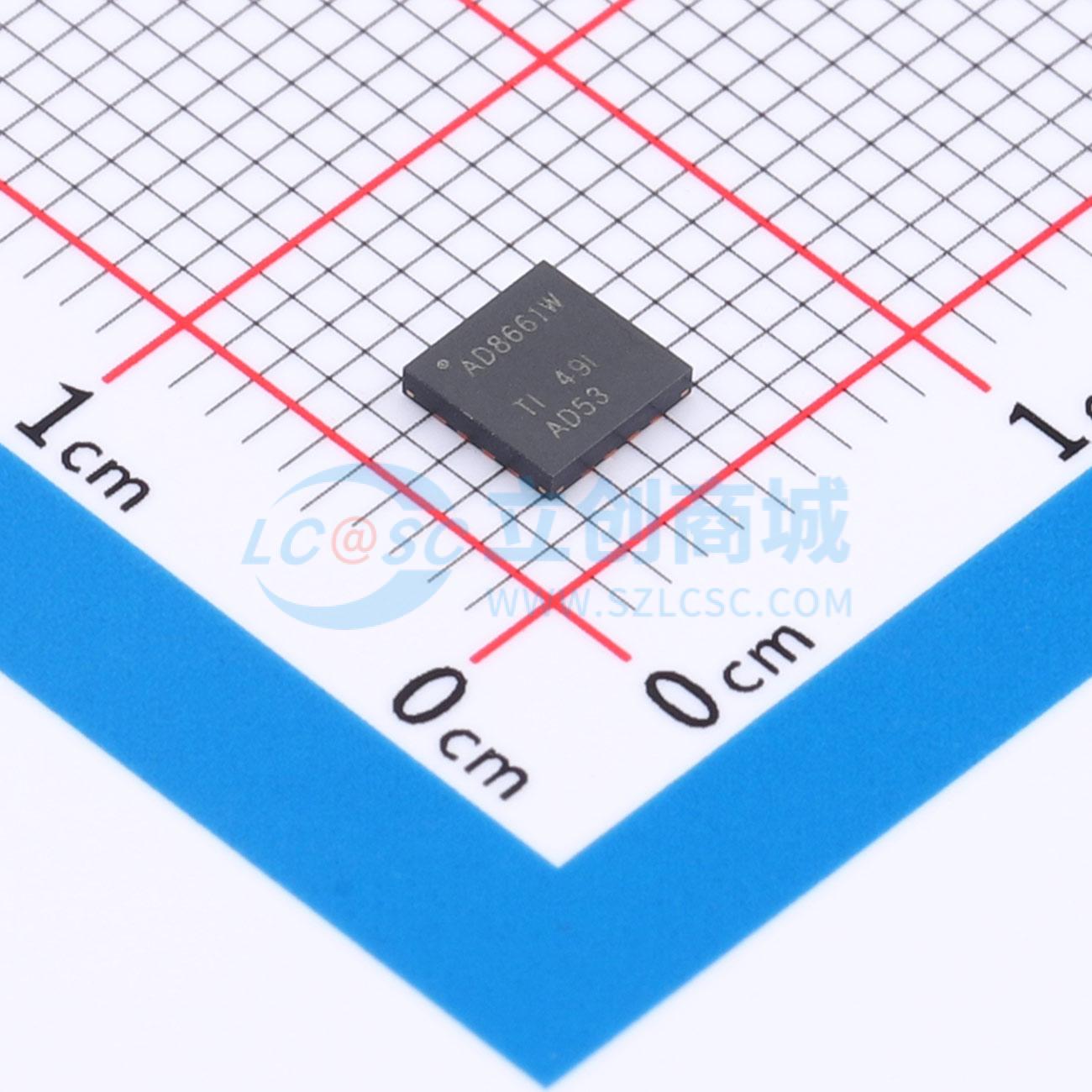

温馨提醒：图片仅供参考，商品以实物为准

ADS8661WRUMR

12位带集成模拟前端的ADC，高速，软件可编程输入范围

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: ADS8661WRUMR
商品编号: C46903980
商品封装: WQFN-16(4x4)
包装方式: 编带
商品毛重: 0.78克(g)

商品参数

商品概述

ADS8661W是一款基于逐次逼近（SAR）模数转换器（ADC）架构的集成数据采集系统。该器件配备高速、高精度SAR ADC，集成了差分模拟前端（AFE）输入驱动电路。ADS8661W包含最高±20V的过压保护电路，以及片上4.096V、极低温度漂移的基准源。该器件采用单5V模拟电源供电，支持真正双极性输入范围和单极性输入范围。双极性输入范围为±12.288V、±10.24V、±6.144V、±5.12V和±2.56V，单极性输入范围为0V至12.288V、0V至10.24V、0V至6.144V和0V至5.12V。无论选择何种输入范围，器件均提供≥1MΩ的高电阻输入阻抗。multiSPI数字接口向后兼容传统SPI协议。此外，可配置特性简化了与各类主控制器的接口连接。

商品特性

集成模拟前端的12位ADC
高速:1.25MSPS
软件可编程输入范围
支持双极性差分输入范围:±12.288V、±10.24V、±6.144V、±5.12V、±2.56V
支持单极性差分输入范围:0V–12.288V、0V–10.24V、0V–6.144V、0V–5.12V
模拟电源5V，I/O电源范围1.65V 至 5V
恒定电阻输入阻抗≥1MΩ
输入带宽:450kHz
输入过压保护最高达±20V
片上低漂移4.096V基准源
DNL:±0.1LSB；INL:±0.15LSB
SNR:74dBFS；THD:-102dB
带高低阈值的ALARM功能
multiSPI™接口，支持菊花链
扩展工业温度范围:-40℃ 至 +125℃

应用领域

模拟输入模块
半导体测试
伺服驱动控制模块

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率(位)	12
	采样率	1.25MHz
	通道数	1
	工作电压	4.75V~5.25V
	接口类型	SPI
	差分输入	是
	积分非线性	0.15LSB

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	74dB
	时钟/振荡器	内置
	基准电压源	内置
	可变增益	支持
	ADC架构	SAR
	功能特性	双极性输入
