温馨提醒：图片仅供参考，商品以实物为准

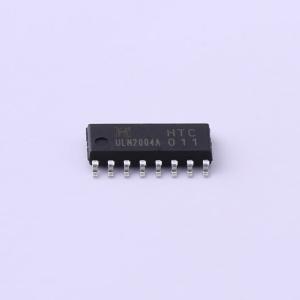

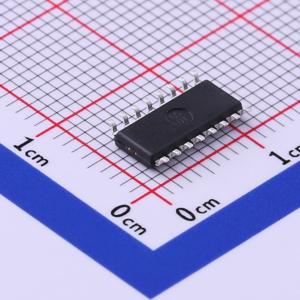

ULN2004AD
7位达林顿电流驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ULN2003A 和 ULN2004A 是单片式高压、大电流达林顿晶体管阵列。每个阵列由七个 NPN 达林顿对组成，其特点是具有带共阴极钳位二极管的高压输出，用于开关感性负载。单个达林顿对的集电极电流额定值为 500 mA
- 品牌名称
- HTC
- 商品型号
- ULN2004AD
- 商品编号
- C481664
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 七路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 集电极漏电流(Icex) | 50uA | |
| 输入电流(on) | 1.35mA | |
| 输入电流(off) | 65uA | |
| 正向压降(Vf) | 1.7V | |
| 反向电流(Ir) | 50uA |
