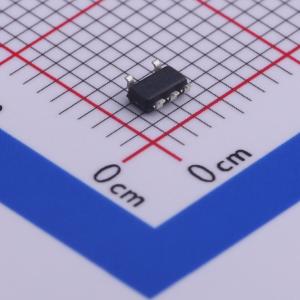

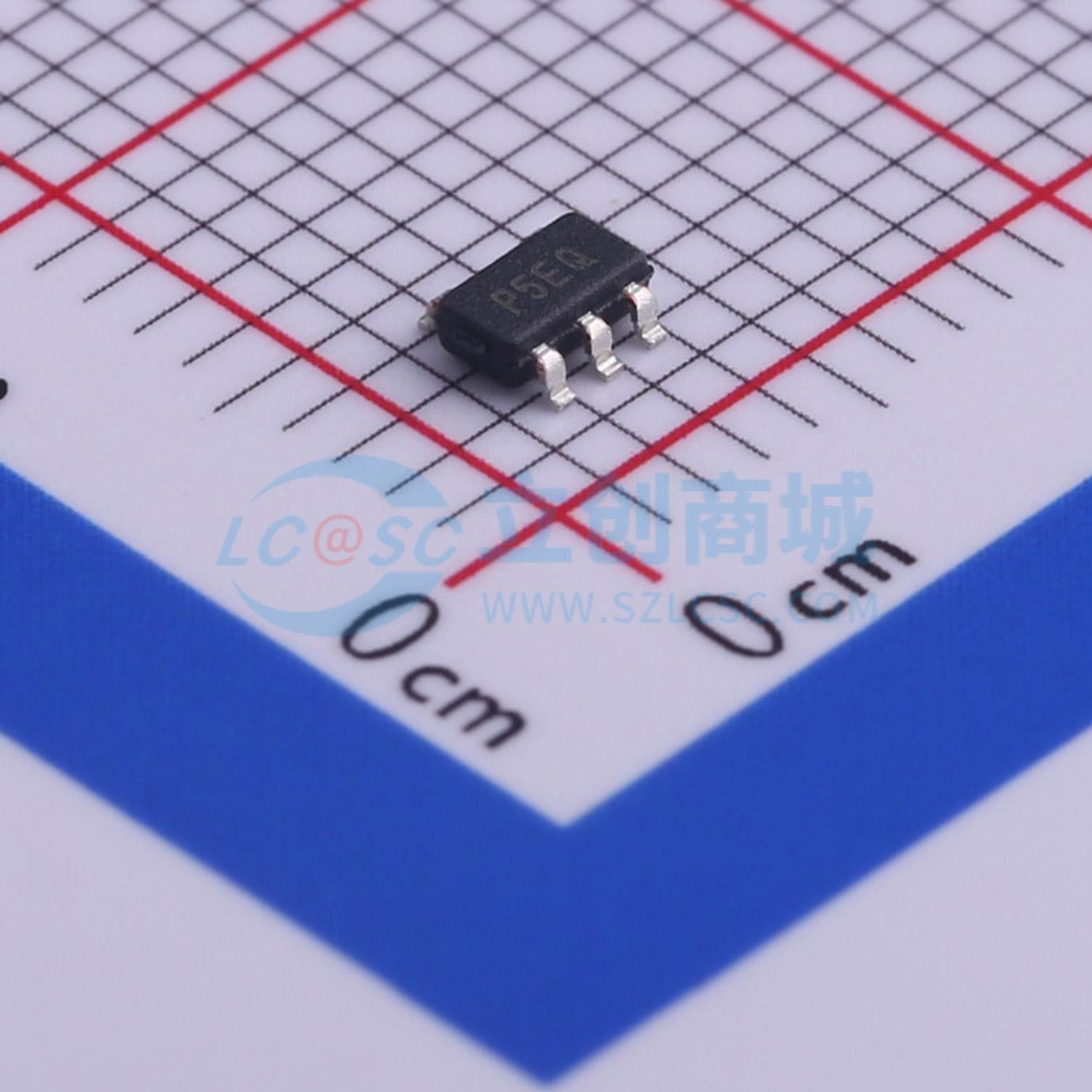

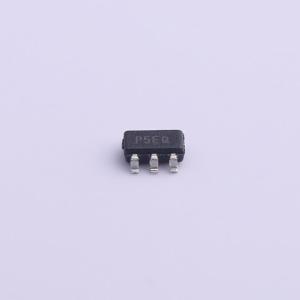

TC1186-3.3VCT713

输入6.5V 输出3.3V 150mA

描述: TC1054、TC1055和TC1186是高精度（典型值±0.5%）的CMOS器件，用于替代较旧的（双极型）低压差稳压器。这些器件专为电池供电系统设计，其CMOS结构可将接地电流降至最低，从而延长电池使用寿命。满载时，总电源电流典型值为50 μA（比双极型稳压器低20至60倍）
品牌名称: MICROCHIP(美国微芯)
商品型号: TC1186-3.3VCT713
商品编号: C480631
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

商品概述

TC1054、TC1055和TC1186是高精度（典型值±0.5%）的CMOS器件，用于替代旧款（双极型）低压差稳压器。这些器件专为电池供电系统设计，其CMOS结构可将接地电流降至最低，从而延长电池使用寿命。满载时的总电源电流典型值为50 μA（比双极型稳压器低20至60倍）。这些器件的主要特性包括低噪声运行、低压差电压 —— 满载时典型值分别为85 mV（TC1054）、180 mV（TC1055）和270 mV（TC1186） —— 以及对负载阶跃变化的快速响应。当器件超出调节范围（由于输入电压过低或输出电流过大）时，错误输出（ERROR）将被置位。ERROR可作为电池电量低警告信号或处理器复位信号（需外加一个外部RC网络）。当关断输入为低电平时，V0UT和ERROR均被禁用，电源电流降至0.5 μA（最大值）。这些器件集成了过温保护和过流保护功能。 TC1054、TC1055和TC1186仅需1 μF的输出电容即可保持稳定，最大输出电流分别为50 mA、100 mA和150 mA。

商品特性

低接地电流，延长电池使用寿命
低压差电压
可选50 mA、100 mA和150 mA输出
高输出电压精度
标准或定制输出电压：1.8V、2.5V、2.6V、2.7V、2.8V、2.85V、3.0V、3.3V、3.6V、4.0V、5.0V
节能关断模式
ERROR输出可作为电池电量低检测器或微控制器复位信号发生器
过流和过温保护
5引脚SOT - 23封装
与双极型稳压器引脚兼容的升级产品

应用领域

电池供电系统
便携式计算机
医疗仪器
仪表
蜂窝/GSM/PHS手机
开关电源的线性后置稳压器
寻呼机

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6.5V
	输出电压	3.3V
	输出电流	150mA
	电源纹波抑制比(PSRR)	64dB@(1kHz)

	属性	参数值
	压差	400mV@(150mA)
	静态电流(Iq)	80uA
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
