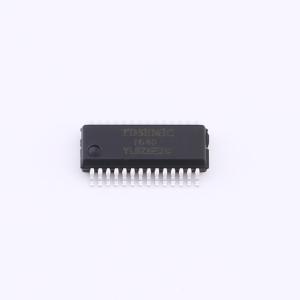

HTM1640
2线串口共阴极8段16位LED驱动控制电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 具有显示模式(8 段×16 位),两线串行接口(SCLK，DIN)的LED驱动IC
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- HTM1640
- 商品编号
- C46683634
- 商品封装
- SSOP-28
- 包装方式
- 管装
- 商品毛重
- 0.29508克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 4.5V~5.5V | |
| 开关频率 | 330kHz | |
| 通道数 | 16 | |
| 输出电压 | - | |
| 输出电流 | 140mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
HTM1640 是一款专用于 LED 发光二极管显示器驱动的控制电路，内部集成了 MCU 数字接口、数据锁存器和 LED 高压驱动等电路。该产品性能优良，质量可靠，工作电压范围为 2.8~5.5V，采用功率 CMOS 工艺制造。其内置辉度调节电路，占空比支持 8 级可调，并采用两线串行接口进行通信。电路采用内置 RC 振荡器，频率为 330KHz，同时集成了上电复位和自动消隐电路。显示模式支持 8 段 × 16 位，适用于共阴数码管输出，并提供多种封装形式。
应用领域
- 微波炉
- 电磁炉
- 热水器
- 血压计
