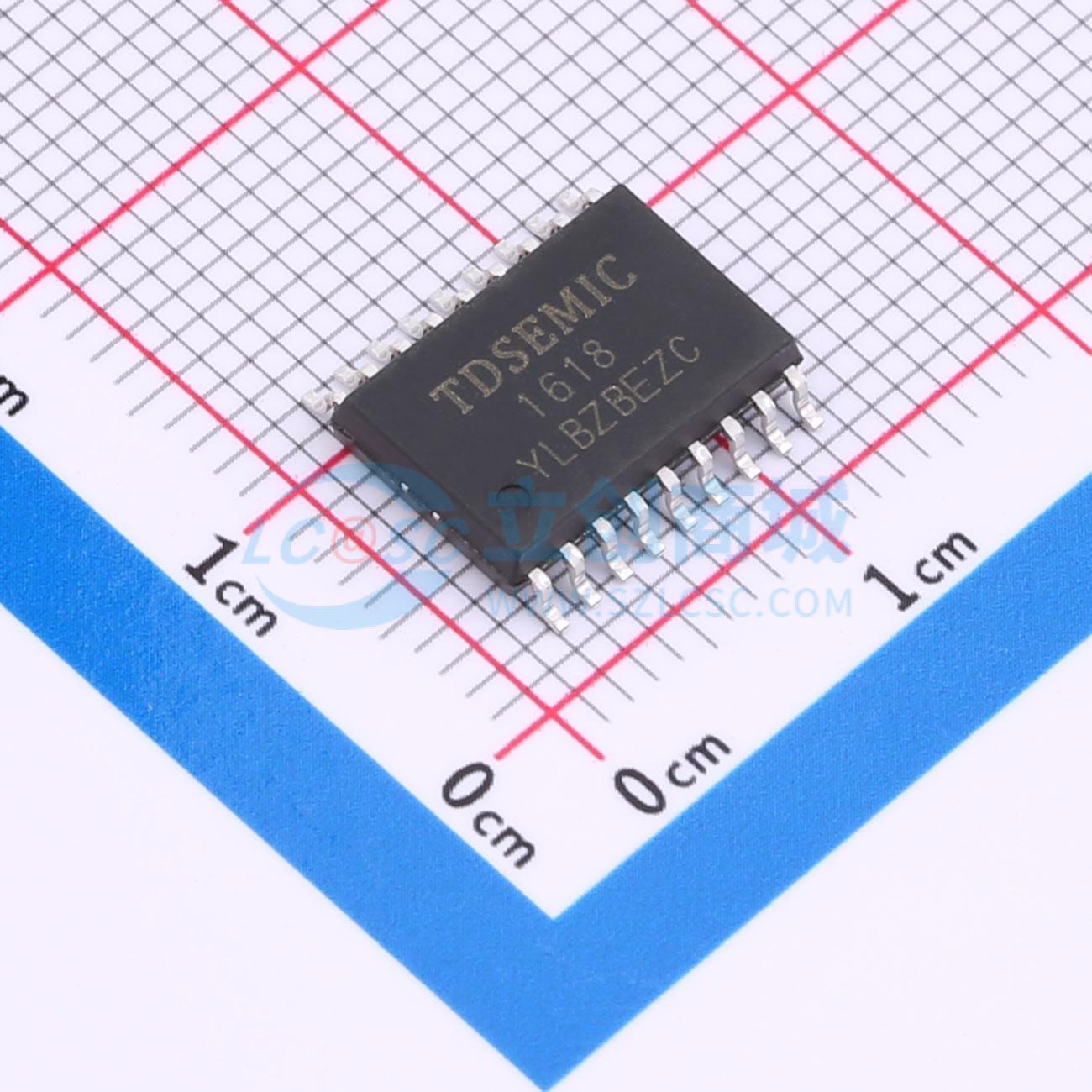

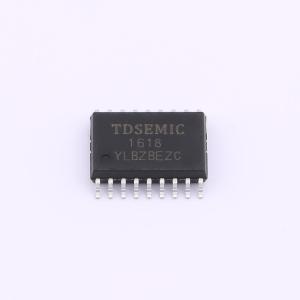

温馨提醒：图片仅供参考，商品以实物为准
HTM1618
LED驱动控制电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 带键盘扫描接口（5 X 1bit）的LED驱动芯片
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- HTM1618
- 商品编号
- C46683635
- 商品封装
- SOP-18
- 包装方式
- 管装
- 商品毛重
- 0.923229克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.8V~5.5V | |
| 开关频率 | - | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | 键盘扫描 | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
HTM16系列是发光二极管显示控制驱动电路，内部集成了微控制器数字接口、数据锁存器、发光二极管驱动以及部分带按键扫描等电路，构成一个高可靠性的单片机外围发光二极管驱动电路。串行数据通过3线串行接口输入芯片，并提供多种封装形式供用户选择。
商品特性
- 工作电压：2.8V~5.5V
- CMOS工艺
- 多种显示模式：可设置选择段和位的个数（4~7位，5~13段）
- 按键扫描：最大支持10×2矩阵
- 8级亮度调节电路
- 3线串行接口
- 内置RC振荡器
应用领域
- 智能热水器
- 微波炉
- 洗衣机
- 空调
- 智能电表
