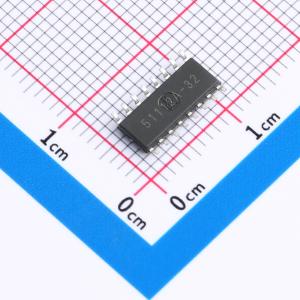

HTM1650-TD
带键盘扫描接口的LED驱动控制专用IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 支持两种显示模式(8段×4位和7段×4位)，带键盘扫描的LED驱动IC
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- HTM1650-TD
- 商品编号
- C46683636
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.2242克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 3V~5.5V | |
| 开关频率 | - | |
| 通道数 | 4 | |
| 输出电压 | - | |
| 输出电流 | 150mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 键盘扫描 | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
HTM1650-TD是一种集成键盘扫描接口的LED驱动控制专用集成电路，内部集成了微控制器数字接口、数据锁存器、LED驱动和键盘扫描等电路。该产品适用于机顶盒、家电设备、电子秤、智能电表等数码管显示应用，并适合需要长期连续工作的场合。
商品特性
- 提供两种显示模式：8段×4位和7段×4位
- 支持7×4位单个按键和4个组合按键
- 具备8级占空比可调的辉度调节电路
- 段驱动电流大于25mA，位驱动电流大于150mA
- 采用两线串行接口
- 内置RC振荡器
- 内置上电复位电路
- 内置数据锁存器
- 支持3V至5.5V电源电压
- 抗干扰能力强
- 采用SOP16封装
应用领域
- 机顶盒
- 家电设备
- 电子秤
- 智能电表
