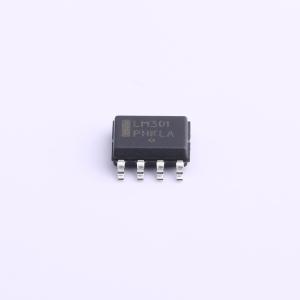

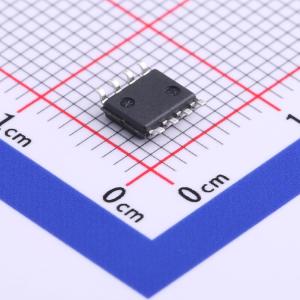

温馨提醒：图片仅供参考，商品以实物为准
LM301ADR2G
非补偿型单路运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 通用运算放大器，允许用户选择最适合其需求的补偿电容。通过适当的补偿，求和放大器的压摆率可达 10V/μs。
- 品牌名称
- onsemi(安森美)
- 商品型号
- LM301ADR2G
- 商品编号
- C480782
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 7.5mV | |
| 输入失调电压温漂(Vos TC) | 30uV/℃ | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 70nA | |
| 输入失调电流(Ios) | 3nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | 10pA/℃ | |
| 静态电流(Iq) | 1.8mA | |
| 输出电流 | - | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -18V~18V | |
| 功能特性 | 去补偿稳定 |
商品概述
一款通用运算放大器，允许用户选择最适合其需求的补偿电容。通过适当的补偿，求和放大器的压摆率可达 10 V/µs。
商品特性
- 低输入失调电流：在整个温度范围内最大为 20 nA
- 外部频率补偿，灵活性高
- AB 类输出，线性度出色
- 输出短路保护
- 保证漂移特性
- 提供无铅封装
