温馨提醒：图片仅供参考，商品以实物为准

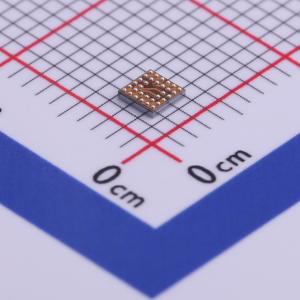

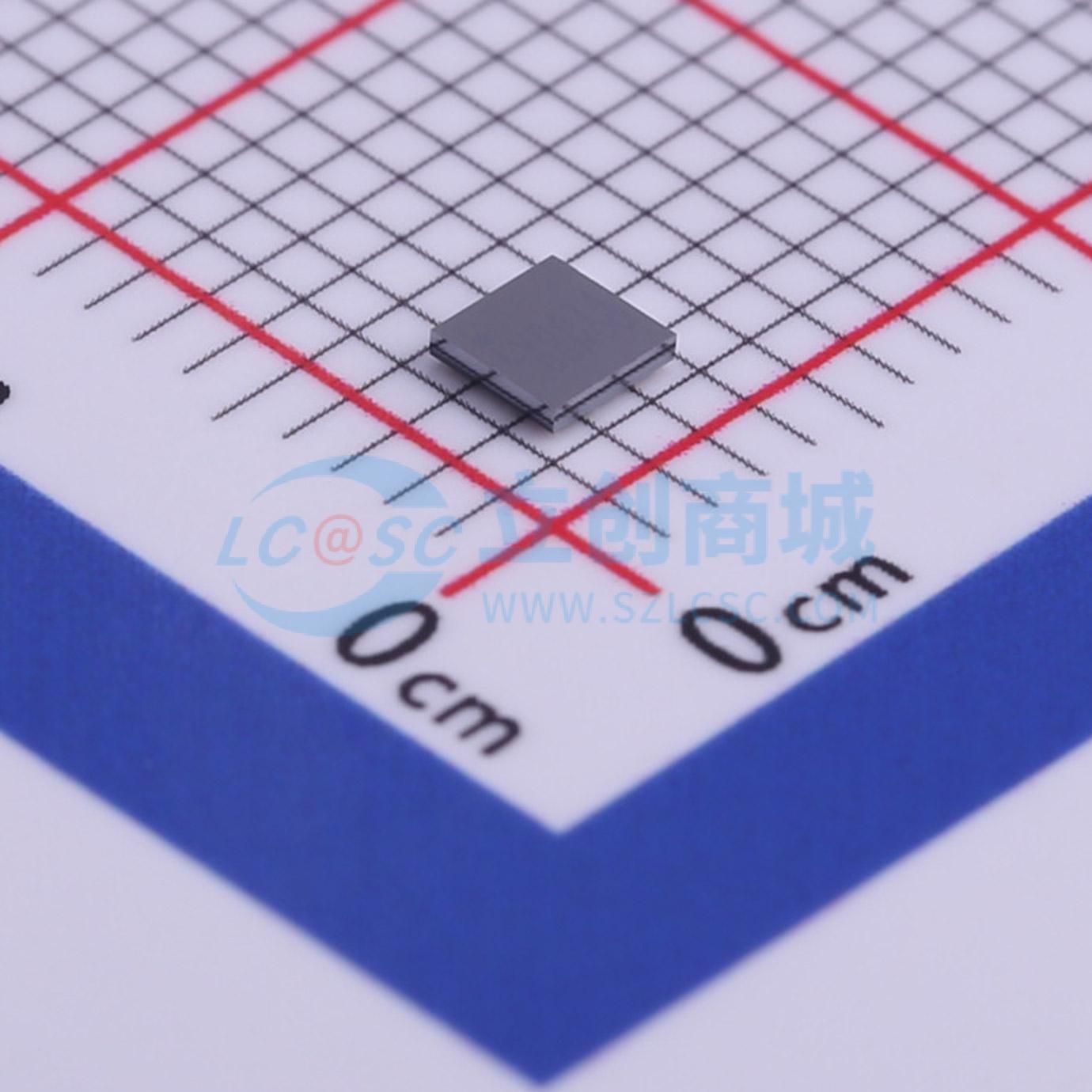

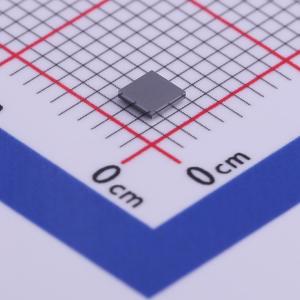

LV8414CS-N-TE-L-H
LV8414CS-N-TE-L-H
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- LV8414CS-N-TE-L-H
- 商品编号
- C480817
- 商品封装
- UFBGA-32(2.5x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 2.5V~5.5V | |
| 电机驱动电压(Vm) | - | |
| 输出电流 | 400mA | |
| H桥数量 | 4 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 256 | |
| 接口类型 | I2C | |
| 集成开关 | 是 | |
| 导通电阻 | 600mΩ | |
| 工作温度 | -30℃~+85℃ | |
| 功能特性 | 低压保护；防止电机失步功能；过温保护 |
商品概述
LV8414CS是一款电机驱动器，适用于双步进电机的PWM恒流控制微步进驱动。采用晶圆级封装实现小型化，使其非常适合驱动用于控制数码相机、手机摄像头模块及其他类似设备中镜头的步进电机。
商品特性
- 内置用于双步进电机的256细分微步进驱动电路
- 仅通过步进信号输入即可推进励磁步进
- 峰值励磁电流可在16个级别间切换
- 使用I²C接口进行串行数据控制
- 内置热保护电路
- 集成低电源电压保护电路
- 片上光传感器驱动晶体管
- 片上施密特缓冲器
应用领域
- 平板电脑
- 数码相机
- 功能手机
- 智能手机
