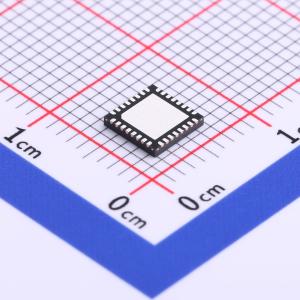

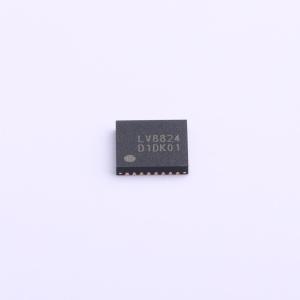

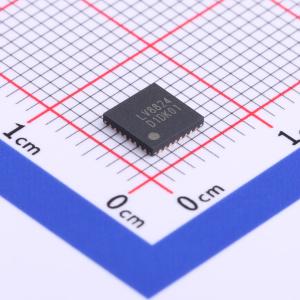

LV8824QA-NH

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: onsemi(安森美)
商品型号: LV8824QA-NH
商品编号: C480818
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.095克(g)

商品参数

商品概述

LV8824QA是一款适用于三相无刷电机的PWM预驱动IC。该IC基于使用N沟道FET作为上下输出晶体管的假设进行设计。通过外部输入PWM脉冲或直流电压并改变占空比，可控制电机转速。LV8824QA集成了锁存型约束保护电路。该IC采用直接PWM驱动方法以降低输出时的功率损耗，可通过改变下FET输出的占空比来调节电机扭矩。其电流限制电路的峰值电流受特定电流限制，PWM频率由内部参考振荡器决定，约为50kHz。速度控制输入支持数字和模拟输入。

商品特性

IO最大值 = 50mA
通过PWM直接输入（支持3.3V输入）和直流电压进行速度控制和同步整流
3霍尔FG输出
锁存型约束保护电路（通过S/B和F/R释放锁存）
正反转开关电路、霍尔偏置引脚
节能电路
电流限制电路、低压保护电路、热关断电路
电荷泵电路（外部Nch/Nch）、5V稳压器输出
启动/制动电路

应用领域

三相无刷电机驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	-
	集成FET	-
	半桥数量	-
	输出电流	-
	峰值电流	-

	属性	参数值
	工作电压	-
	导通电阻	-
	静态电流(Iq)	-
	接口类型	-
	工作温度	-
	功能特性	交错导通保护；马达转速指示
