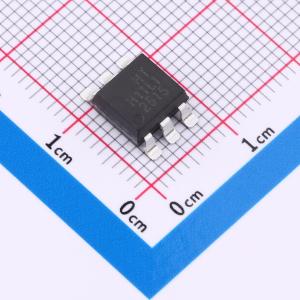

温馨提醒：图片仅供参考，商品以实物为准
HT-H11L1-S1TA1
光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入电压类型：DC, 输出类型：高速，工作电压：3V~15V，传输速率：1Mbit/s,隔离电压：5KV.
- 品牌名称
- Hengtuo(恒拓电子)
- 商品型号
- HT-H11L1-S1TA1
- 商品编号
- C46634496
- 商品封装
- SMD-6P
- 包装方式
- 编带
- 商品毛重
- 0.705克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 3V~15V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | - | |
| 传输速率 | 1Mbps | |
| CTR-电流传输比 | - | |
| 通道数 | 1 | |
| 工作温度 | -55℃~+100℃ | |
| 传播延迟 tpLH | - |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | - | |
| 输入阈值电流(FH) | 1.6mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 250mW | |
| 输出电压 | 16V | |
| 正向压降(Vf) | 1.2V | |
| 直流反向耐压(Vr) | 6V | |
| 正向电流(If) | 50mA | |
| 功能特性 | 内置施密特触发器 |
商品概述
HT-H11LX系列器件均包含一个砷化镓红外发射二极管，该二极管与一个高速集成电路检测器光耦合。输出检测器集成了一个施密特触发器，可提供迟滞以增强抗噪能力并实现脉冲整形。该器件采用6引脚DIP封装，提供宽引脚间距和表面贴装选项。
商品特性
- 高数据速率，典型值为1MHz（NRZ）
- 在整个电压和温度范围内无闩锁和振荡
- 微处理器兼容驱动
- 逻辑兼容输出，在最大0.4V时可吸收16mA电流
- 保证的开/关阈值迟滞
- 宽电源电压能力，兼容所有主流逻辑系统
- 输入与输出之间具有高隔离电压（Viso=5000 V rms）
- 紧凑型双列直插式封装
- 产品本身将保持符合RoHS标准
- 通过UL认证
- 通过VDE认证
- 通过CQC认证
应用领域
- 逻辑到逻辑隔离器
- 可编程电流电平传感器
- 线路接收器
- 交流到TTL转换
- 数字编程电源接口
- 计算机与外围设备接口
