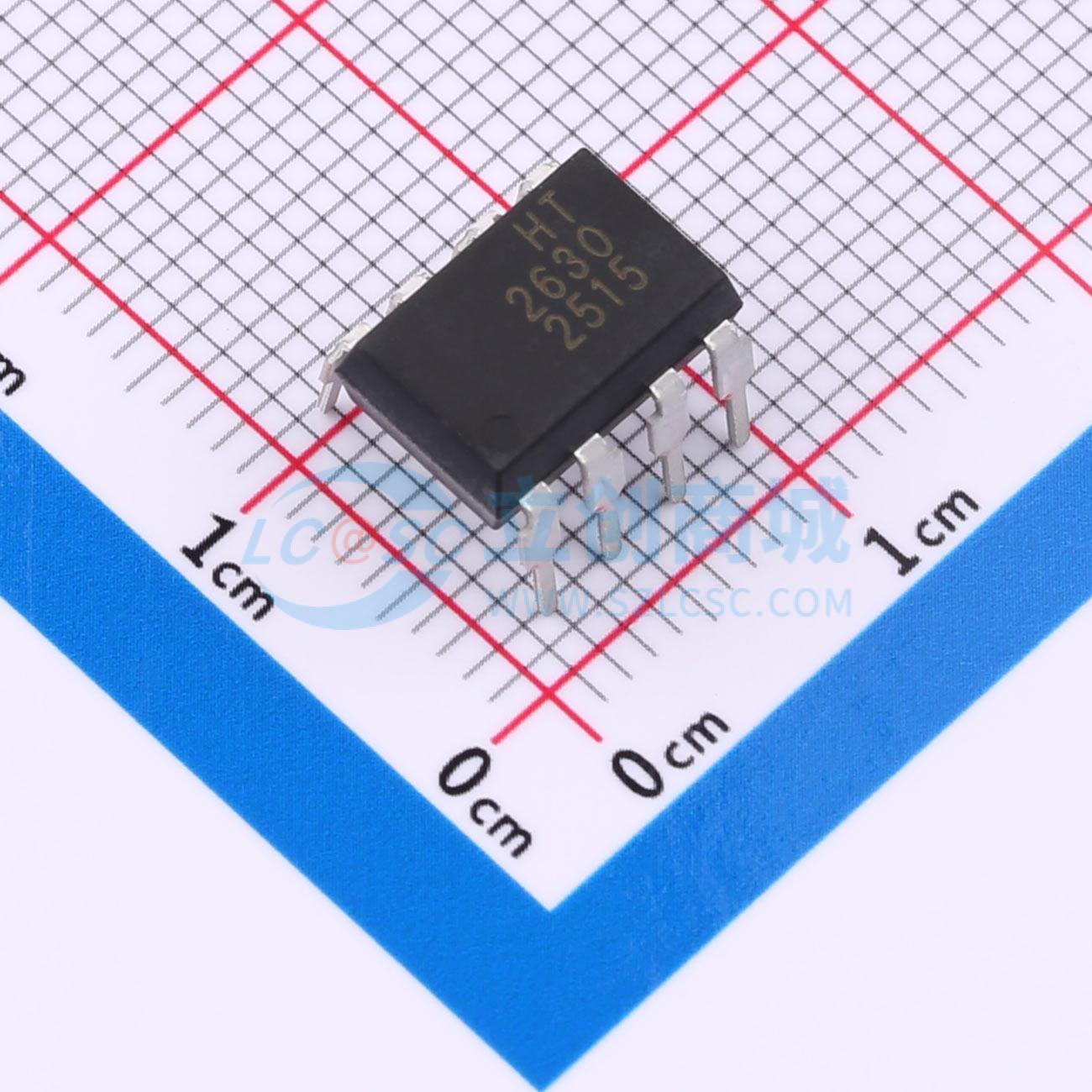

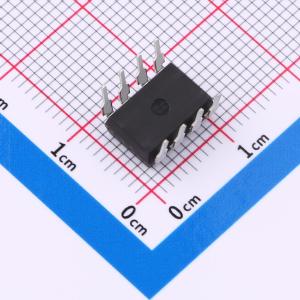

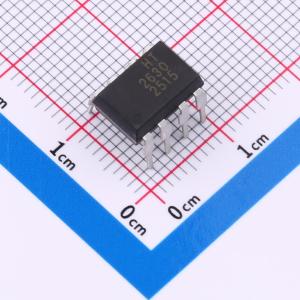

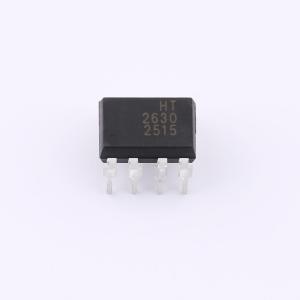

HT-2630
双通道10MBd光耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入电压类型：DC, 正向压降Max:1.8V,输出类型：高速，传输速率：10Mbit/s,隔离电压：5KV.
- 品牌名称
- Hengtuo(恒拓电子)
- 商品型号
- HT-2630
- 商品编号
- C46634503
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.85克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 7V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | - | |
| 传输速率 | 10Mbps | |
| CTR-电流传输比 | - | |
| 通道数 | 2 | |
| 工作温度 | -40℃~+105℃ | |
| 传播延迟 tpLH | 75ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 100mW | |
| 输出电压 | 7V | |
| 正向压降(Vf) | 1.4V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
HT-2630是一款双通道10 MBd光耦，由红外发射二极管与集成高增益光电探测器通过光耦合方式构成。该器件采用8引脚DIP封装，并提供宽引脚间距和表面贴装选项。
商品特性
- 高速10Mbit/s
- 工作温度范围保证在-40至85℃
- 逻辑门输出
- 输入与输出之间具有高隔离电压（Viso=5000 V rms）
- 无铅且符合RoHS标准
- 通过UL认证
- 通过VDE认证
- 通过CQC认证
应用领域
- 接地环路消除
- LSTTL至TTL、LSTTL或5伏CMOS转换
- 线路接收器与数据传输
- 数据多路复用
- 开关电源
