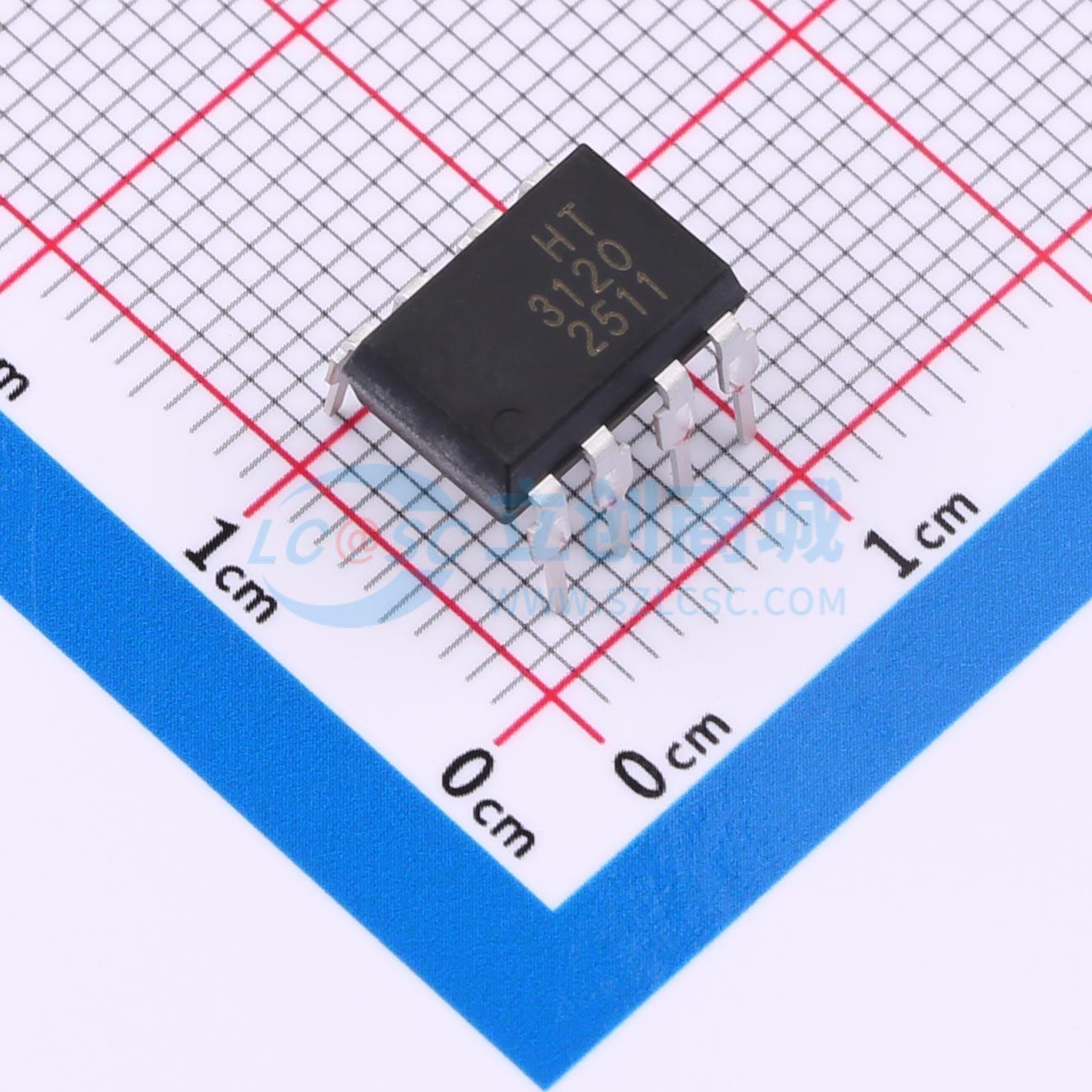

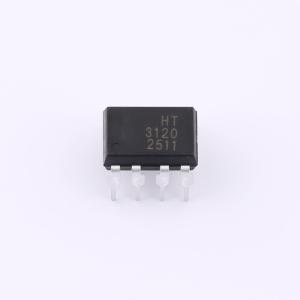

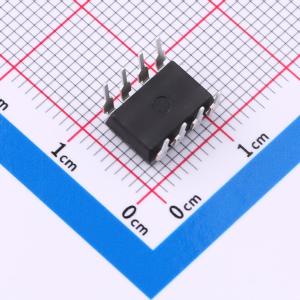

HT-3120
光电耦合器，集成高增益、高速光电探测器，适用于IGBT或功率MOSFET直接栅极驱动电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 输入电压类型：DC, 正向压降Max:1.8V,输出类型：IGBT，峰值输出电流：2.5A,供电电压:15-30V,隔离电压：5KV.
- 品牌名称
- Hengtuo(恒拓电子)
- 商品型号
- HT-3120
- 商品编号
- C46634501
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.843478克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动光耦 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 轨到轨输出；欠压锁定 |
商品概述
HT-3120 由红外发光二极管和集成的高增益、高速光电探测器组成。该器件采用8引脚DIP封装。光电探测器具有内部屏蔽层，可确保共模瞬态抗扰度达到 ±25kV/μs。它适用于直接驱动 IGBT 或功率 MOSFET 的栅极驱动电路。
商品特性
- 轨到轨输出电压
- 工作温度范围保证为 -40℃ 至 110℃
- 峰值输出电流：IOP = 2.5 A（最大值）
- 阈值输入电流：IFLH = 5 mA（最大值）
- 输入与输出之间具有高隔离电压（Viso=5000 V rms）
- 符合无铅和 RoHS 标准
- 通过 UL 和 cUL 认证
- 通过 VDE 认证
- 通过 CQC 认证
应用领域
- 隔离式 IGBT/功率 MOSFET 栅极驱动器
- 不间断电源
- 逆变器
- 家用电器
