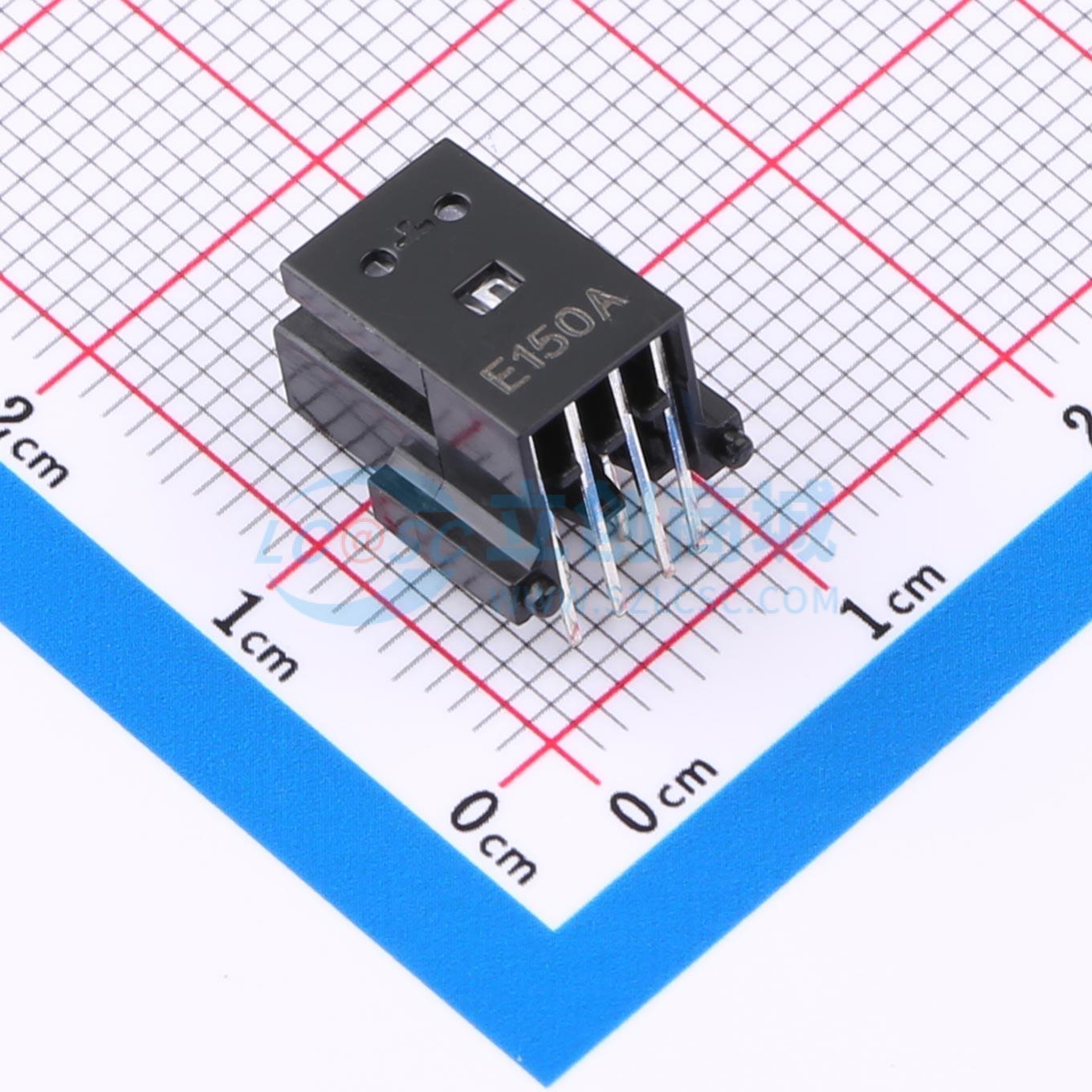

温馨提醒：图片仅供参考，商品以实物为准
8ECM150A2FB
增量型编码器模块，分辨率: 150LPI，用于打印机、传真机、复印机绣花机
- 描述
- 增量型编码器模块，分辨率: 150LPI，用于打印机、传真机、复印机绣花机
- 品牌名称
- Edison(艾笛森)
- 商品型号
- 8ECM150A2FB
- 商品编号
- C46609815
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 1.385克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 槽型光电开关(逻辑输出) | |
| 逻辑侧工作电压 | 2.8V~5.5V | |
| 通道数 | 2 | |
| 峰值波长 | 853nm | |
| 工作温度 | 0℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 正向压降(Vf) | 1.7V | |
| 输出低电平(VOL) | 400mV | |
| 频率响应 | 60kHz | |
| 上升时间(tr) | 3us | |
| 下降时间(tf) | 3us |
商品概述
8ECM-XX150系列是一款光学编码器，其组件包括一个作为光源的红外LED和一个作为检测器的光电IC。该模块提供数字输出，能够实现精密的运动检测和分辨率变化，使得闭环控制极具成本效益，并适用于广泛的应用领域。
商品特性
- 间距：2.0 mm
- 高度：7.35 mm
- 增量型输出方式
- 数字输出（A，B 双通道）
- 内置上拉电阻
- 分辨率：150LPI
- 提供两种外壳类型：标准型及螺丝安装型
应用领域
- 打印机
- 传真机
- 复印机
- 磁盘驱动器
