FPF2124

FPF2123、FPF2124和FPF2125是一系列负载开关，可为可能遇到大电流条件的系统和负载提供全面保护。这些器件包含一个0.125电流限制的P沟道MOSFET，可在1.8-5.5V的输入电压范围内工作。可以通过外部电阻设置电流限制。当MOSFET关闭且输出电压高于输入电压时，内部会阻止电流流动。开关控制通过逻辑输入（ON）实现，能够直接与低压控制信号接口。每个部件都包含热关断保护功能，在持续过流条件下导致过度发热时，该功能将关闭开关以防止损坏。

当开关电流达到电流限制时，这些部件将以恒定电流模式运行，以防止过大电流造成损坏。对于FPF2123和FPF2124，如果在10毫秒后恒定电流状态仍然存在，这些部件将关闭开关。FPF2123具有自动重启功能，如果ON引脚仍然激活，则会在160毫秒后再次打开开关。FPF2124没有此自动重启功能，因此在电流限制故障后开关将保持关闭状态，直到ON引脚被循环操作。FPF2125在电流限制故障后不会关闭，而是无限期地保持在恒定电流模式下。最小电流限制为150mA。

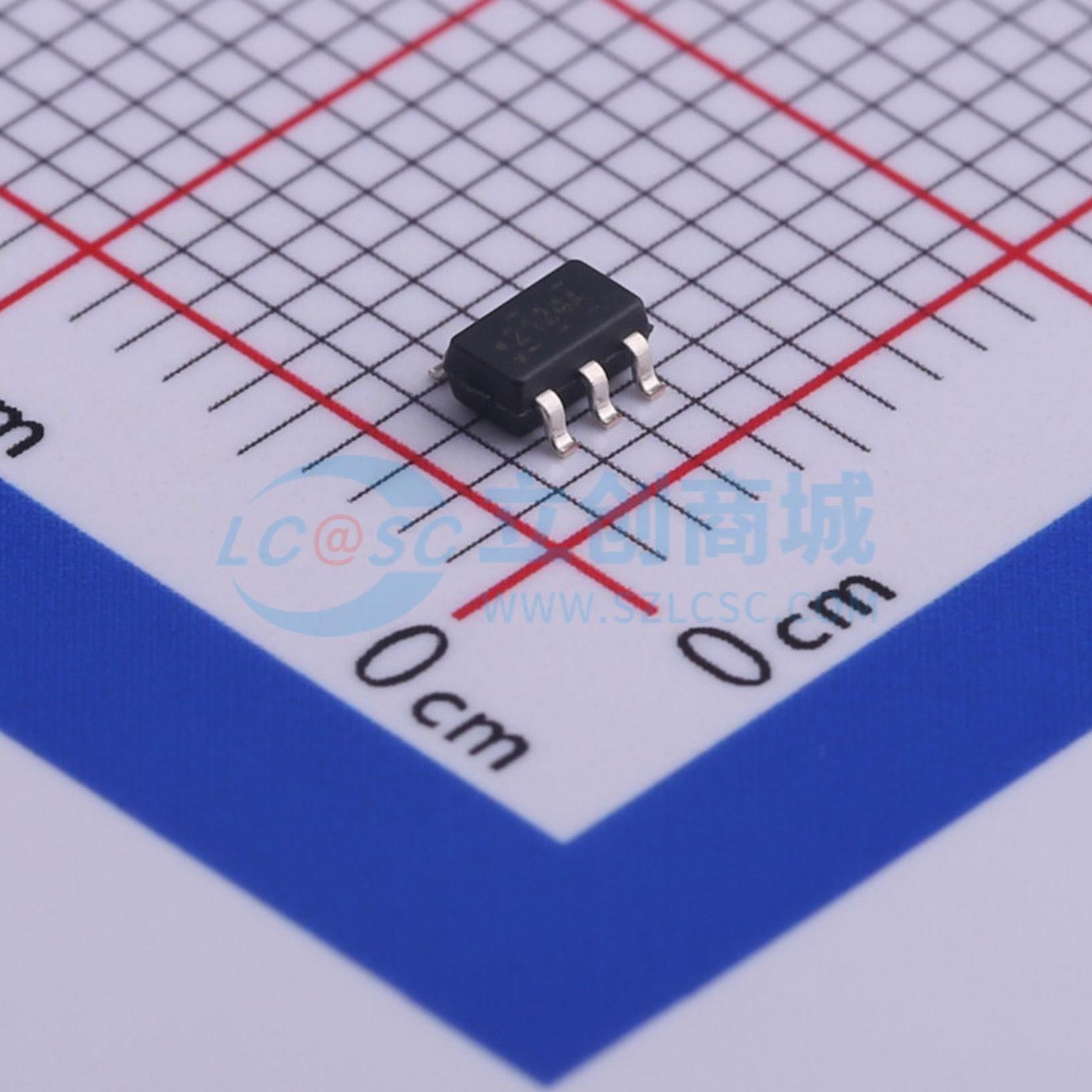

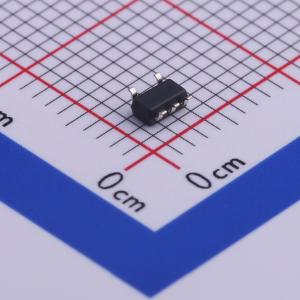

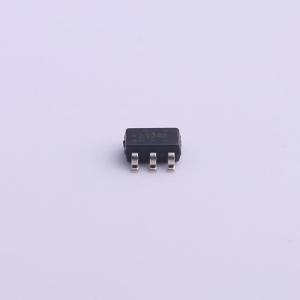

这些部件采用节省空间的5引脚SOT23封装。

1.8V 至 5.5V 输入电压范围
可控启动
0.15A 至 1.5A 可调电流限制
欠压锁定
热关断
<2μA 关断电流
自动重启
快速电流限制响应时间 3μs 对中等过流
故障屏蔽
反向电流阻断
符合RoHS标准

• PDA
• 手机
• GPS 设备
• MP3 播放器
• 数码相机
• 外设端口
• 热插拔电源
