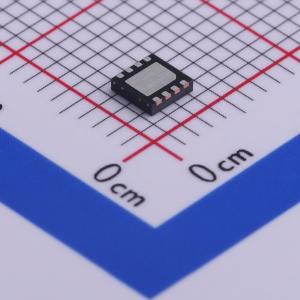

FPF2700MPX

AccuPower 可调过流保护负载开关

描述: AccuPower FPF270X系列是限流负载开关产品，可为过电流条件的系统和负载提供全面保护。最小限流值的可调范围为0.4A至2.0A。FPF270X包含压摆率受控N沟道MOSFET以及压摆率导通特性，可防止“热插拔”负载或瞬时过载需求引起的电源总线干扰。
品牌名称: onsemi(安森美)
商品型号: FPF2700MPX
商品编号: C479717
商品封装: DFN-8-EP(3x3)
包装方式: 编带
商品毛重: 0.054克(g)

商品参数

商品概述

AccuPower FPF270X系列是限流负载开关产品，可为过电流条件的系统和负载提供全面保护。最小限流值的可调范围为0.4A至2.0A。FPF270X包含压摆率受控N沟道MOSFET以及压摆率导通特性，可防止“热插拔”负载或瞬时过载需求引起的电源总线干扰。输入电压范围为2.8V至36V。使用低电压逻辑兼容导通引脚可激活或禁用负载。可使用故障标志引脚和/或电源正常引脚来监控故障状态。 FPF270X系列中的每一产品都用于一种负载故障响应类别。所有器件都可限制负载电流，使其不超过外部编程的电流水平。超温保护功能为超高功耗水平下的器件提供了额外保护。 FPF2700对超过固定消隐时间的过载条件进行响应的方式为切断负载，然后在自动重启时间后重试。 FPF2701对超过固定消隐时间的过载条件进行响应的方式为切断负载。负载持续断开，除非ON引脚被触动或者输入电压通过UVLO循环。 FPF2702设计用于外部故障管理。与FPF2700和FPF2701相似，当它激活电流位时会将故障信号引脚设置为LOW。此器件设计用于使用外部故障管理协调FPF2702的过载响应的应用。 FPF270X采用不含铅和卤素的空间节约型8引脚MLP3x3 mm和SO8封装。

商品特性

2.8V至36V的输入电压范围
典型RDS(ON)=88 mΩ
0.4A至2A的可调限流 (最小值)
压摆率控制
ESD保护，超过2000V HBM
热关断
启用低电平有效UVLO保护
电源正常输出
These are Pb-Free Devices

应用领域

电机驱动
数码相机
消费电子
工业应用
计算
硬盘驱动器
电信设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	低电平有效
	最大连续电流	3.5A

	属性	参数值
	工作电压	2.8V~36V
	导通电阻	88mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；过流保护(OCP)；欠压保护(UVP)
