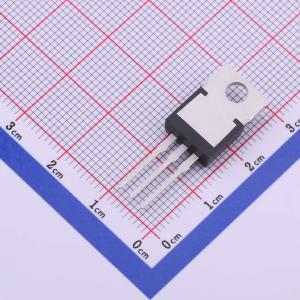

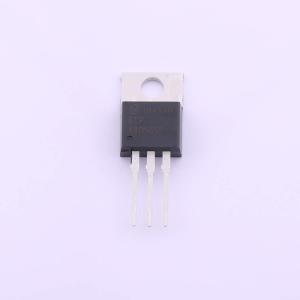

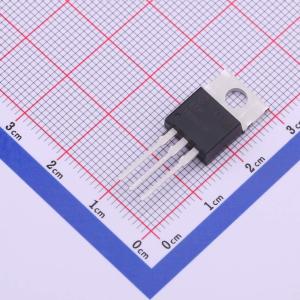

温馨提醒：图片仅供参考，商品以实物为准
FCP190N65F
1个N沟道 耐压:650V 电流:20.6A
- 描述
- SuperFET II MOSFET 是全新的高压超结 (SJ) MOSFET 系列，利用电荷平衡技术实现出色的低导通电阻，以及更低门极电荷方面的卓越性能。此工艺专用于最大程度降低导电损耗，提供卓越的开关性能、dv/dt 速率和更高的雪崩能量。因此，SuperFET II MOSFET 非常适用于开关电源应用，如 PFC、服务器/电信电源、FPD TV 电源、ATX 电源和工业电源应用。SuperFET II FRFET MOSFET 优化的体二极管逆向恢复性能可以消除附加组件，提高系统可靠性。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FCP190N65F
- 商品编号
- C479726
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 20.6A | |
| 导通电阻(RDS(on)) | 190mΩ@10V,10A | |
| 耗散功率(Pd) | 208W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 5V | |
| 栅极电荷量(Qg) | 78nC@10V | |
| 输入电容(Ciss) | 3.225nF@25V | |
| 反向传输电容(Crss) | 155pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
SuperFET II MOSFET是全新的高压超结（SJ）MOSFET系列，采用电荷平衡技术，具备出色的低导通电阻和低栅极电荷性能。该技术旨在最大程度降低传导损耗，提供卓越的开关性能、dv/dt速率和更高的雪崩能量。因此，SuperFET II MOSFET非常适用于开关电源应用，如功率因数校正（PFC）、服务器/电信电源、平板电视电源、ATX电源和工业电源应用。SuperFET II FRFET MOSFET优化的体二极管反向恢复性能可减少额外元件，提高系统可靠性。
商品特性
- 700 V @ TJ = 150°C
- 典型RDS(on) = 168 mΩ
- 超低栅极电荷（典型Qg = 60 nC）
- 低有效输出电容（典型Coss(eff.) = 304 pF）
- 100%雪崩测试
- 符合RoHS标准
应用领域
- LCD/LED/PDP电视-太阳能逆变器-交流-直流电源
