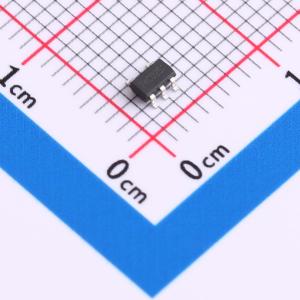

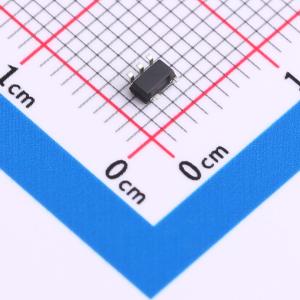

温馨提醒：图片仅供参考，商品以实物为准
AT24C02S
I2C兼容串行E2 PROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 24C02是一款提供2048比特位串行电可擦除可编程只读存储器（EEPROM），存储器的结构为256x8比特，内部分为32页，每页8字节。IC接口，应用于低功耗、低电压等系统。主要特点包括写保护引脚提供硬件数据保护，宽工作电压范围1.8V～5.5V，两线串行接口，施密特触发器，抑制输入噪声，双向数据传输协议，400kHz（1.8V～2.5V）和1MHz（2.5V～5.5V）时钟范围，8-byte页，允许部分页写操作，自定时写周期（最大5ms），高可靠性：擦写次数100万次，数据保存100年，封装形式：DIP8、SOP8、TSSOP8、SOT23-5。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- AT24C02S
- 商品编号
- C46550852
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.043914克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 2Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 硬件写保护功能；噪声抑制功能 | |
| 工作电压 | 1.6V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 2mA | |
| 待机电流 | 1uA | |
| 读取访问时间(tA) | 0.9us；0.55us |
商品概述
AT24C02S 是一款 2-Kbit I²C 兼容串行 EEPROM（电可擦除可编程存储器）器件。它包含一个 256×8 位的存储阵列，按每页 8 字节进行组织。AT24C02S 为不同应用提供以下器件。注1：当 Vcc < 2.5V 时，时钟频率为 400kHz。
商品特性
- 单电源电压与高速操作
- 最低工作电压低至 1.6V
- 2.5V 至 5.5V 下支持 1 MHz 时钟
- 1.7V 至 2.5V 下支持 400kHz 时钟
- 低功耗 CMOS 技术
- 读取电流最大 400uA
- 写入电流最大 1.6mA
- 施密特触发器、滤波输入，用于抑制噪声
- 支持顺序与随机读取
- 页写入模式，允许部分页写入
- 支持对整个存储阵列进行写保护
- 自定时写入周期（最长 5ms）
- 高可靠性
- 耐久性：>1 百万次写入周期
- 数据保持：> 100 年
- ESD HBM：4KV
- 闩锁能力：±200mA
- 封装：PDIP、SOP、TSSOP、UDFN、SOT23-5 和 TSOT23-5
