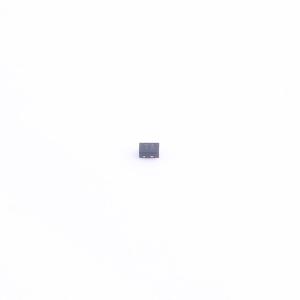

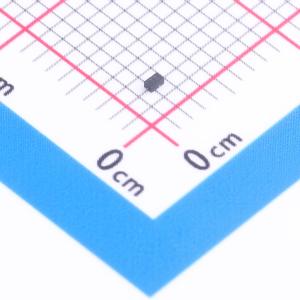

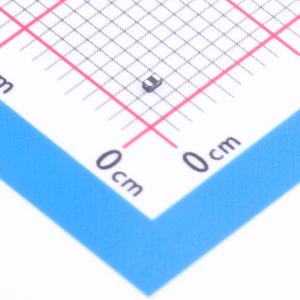

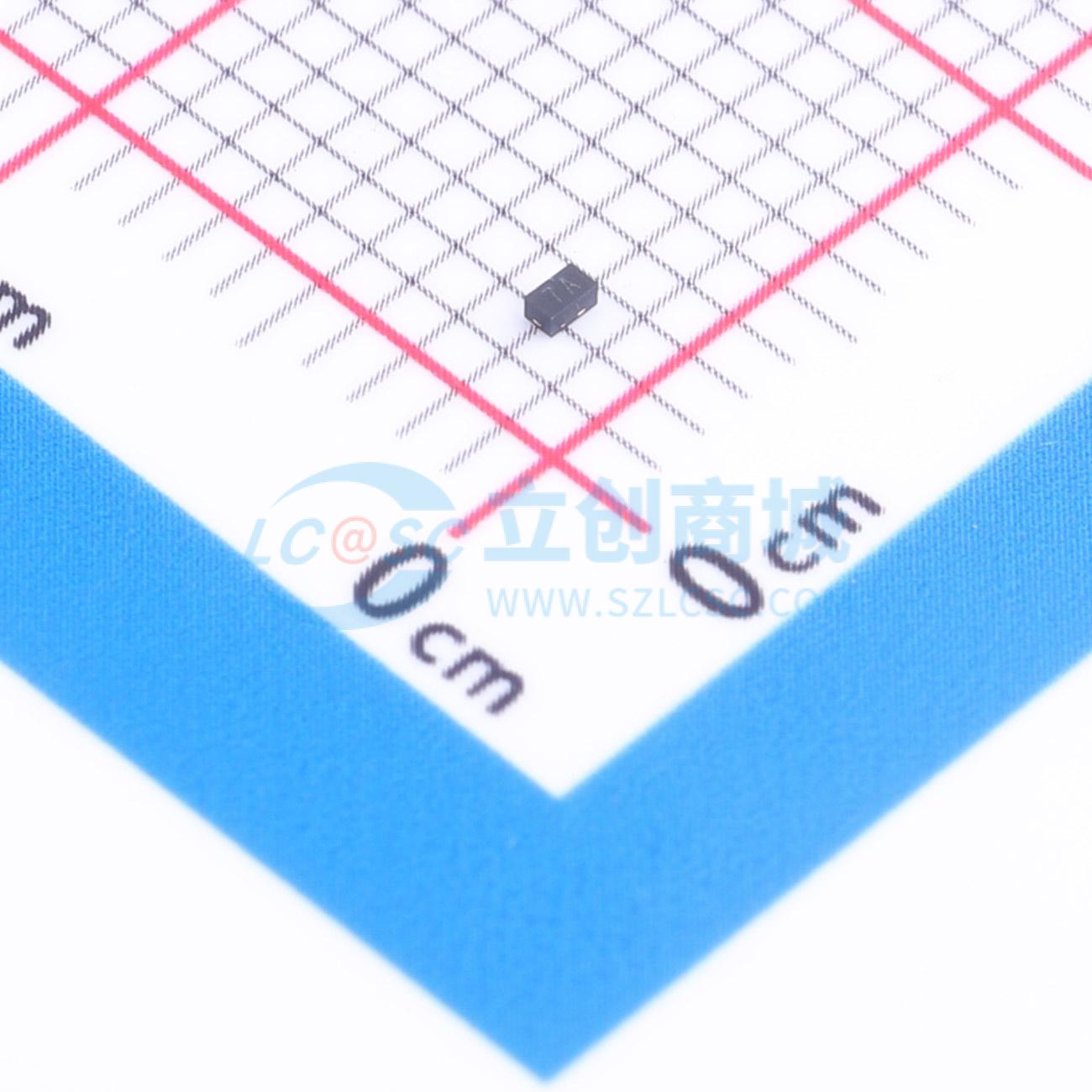

TESD07CBV
双向TVS二极管，低钳位电压，适用于手机、USB和GPIO保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SPSEMI(瞬雷电子)
- 商品型号
- TESD07CBV
- 商品编号
- C46551384
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.01209克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 14V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 84W@8/20us | |
| 击穿电压(VBR) | 7.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+85℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 13pF |
商品特性
- 每线路84瓦峰值脉冲功率（脉冲宽度tp = 8/20μs）
- 保护一条双向I/O线路
- 低钳位电压
- 工作电压：7V
- 低泄漏电流
- IEC61000 - 4 - 2（ESD）±30kV（空气），±30kV（接触）
- IEC61000 - 4 - 4（EFT）40A（5/50ηs）
- IEC61000 - 4 - 5（浪涌）6A（8/20μs）
应用领域
- 手机
- USB Vbus和CC线路保护
- GPIO保护
- 其他便携式设备
- 网络通信设备
