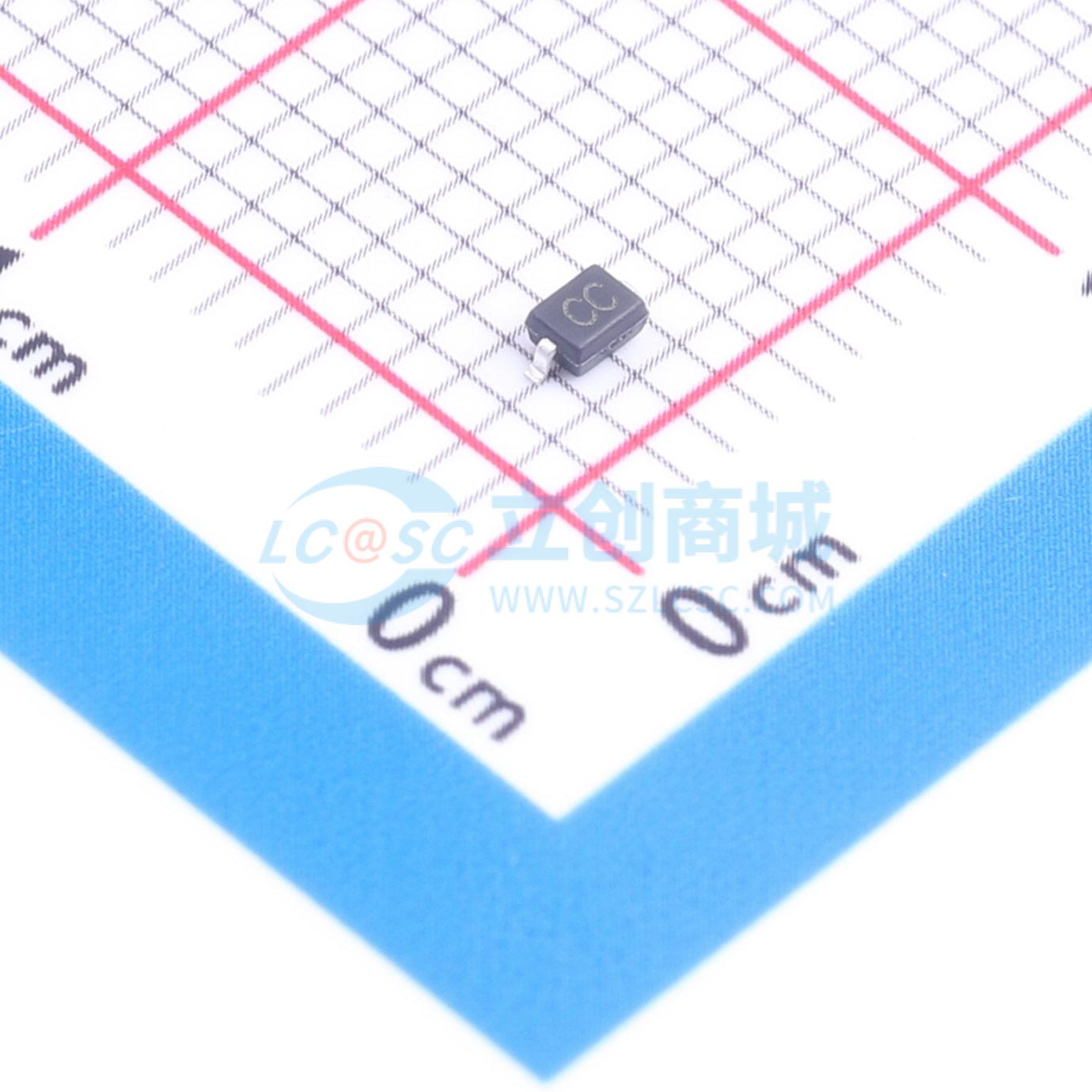

温馨提醒：图片仅供参考，商品以实物为准
TUSD03FB
低电容TVS二极管，用于保护I/O或电源线，具备低钳位电压和低漏电流特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SPSEMI(瞬雷电子)
- 商品型号
- TUSD03FB
- 商品编号
- C46551335
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.038067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 13.9V | |
| 峰值脉冲电流(Ipp) | - | |
| 峰值脉冲功率(Ppp) | 350W@8/20us | |
| 击穿电压(VBR) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 20uA | |
| 通道数 | - | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 1.5pF |
商品特性
- 每线路350瓦峰值脉冲功率（脉冲宽度tp = 8/20μs）
- 保护一个双向I/O或电源线
- 低钳位电压
- 工作电压：3.3V、5V、8V、12V、15V、24V
- 低泄漏电流
- IEC61000 - 4 - 2（ESD）±15kV（空气放电），±8kV（接触放电）
- IEC61000 - 4 - 4（EFT）40A（5/50ηs）
应用领域
- 手机及配件
- 基于微处理器的设备
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 外围设备
- USB接口
