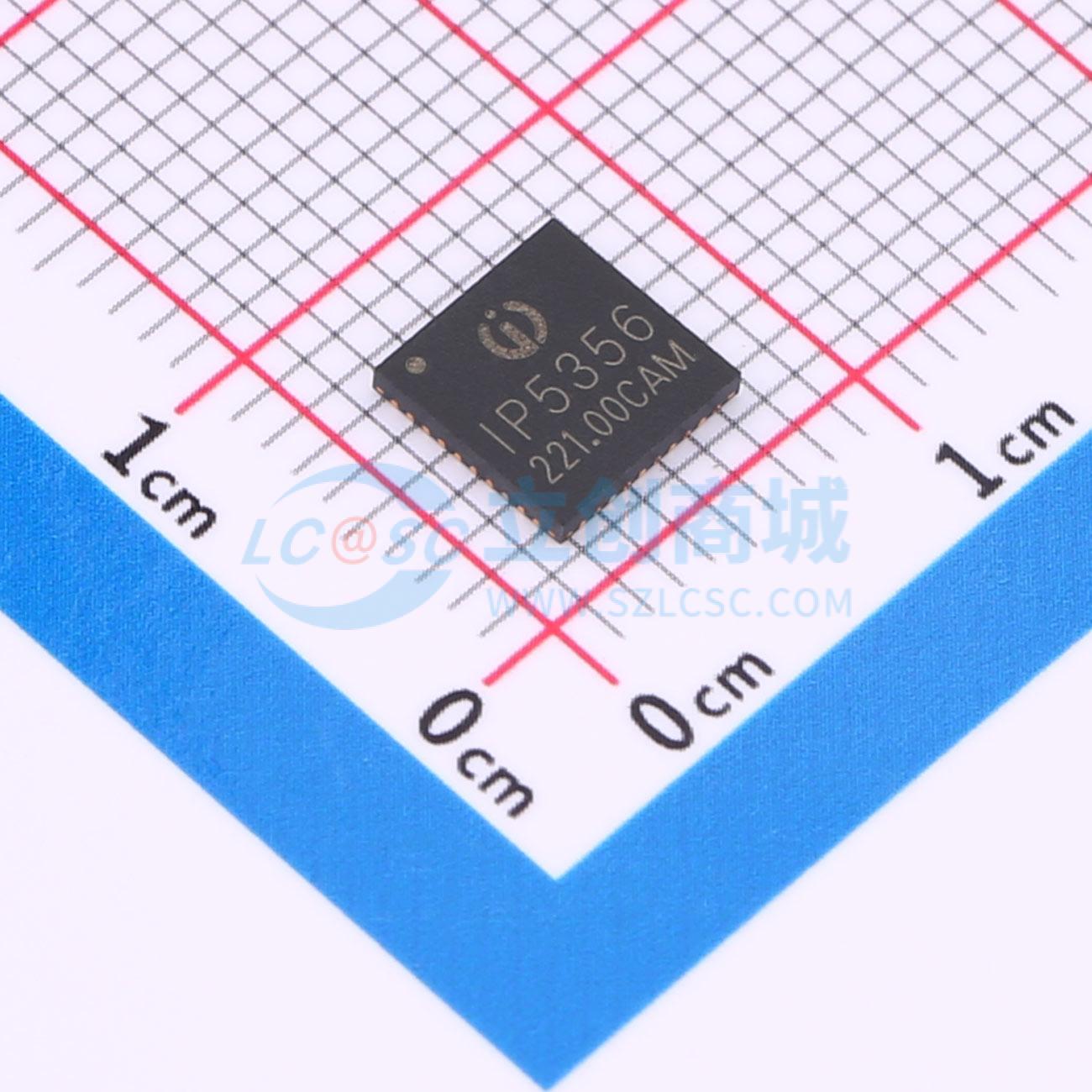

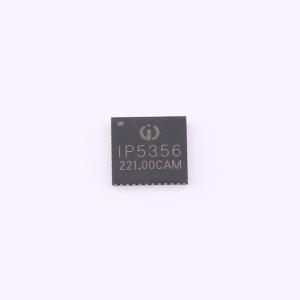

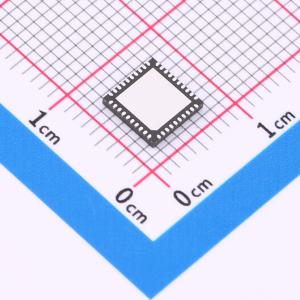

IP5356M_LBZ_CB
支持高低压SCP、双向PD3.0等全部快充协议的 移动电源SOC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 支持高低压SCP、双向PD3.0等全部快充协议的 移动电源SOC
- 品牌名称
- INJOINIC(英集芯)
- 商品型号
- IP5356M_LBZ_CB
- 商品编号
- C46550232
- 商品封装
- QFN-40-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.248667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快充协议芯片 | |
| 类型 | 供电控制器；受电控制器 | |
| 协议 | QC 2.0；PPS；FCP；AFC；QC 3.0；PD 3.0；SCP；PD 2.0 | |
| 通道数 | 1C2A | |
| 输出功率 | 22.5W |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 5V；12V；9V | |
| 工作电压 | 4.5V~14V | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | 热保护；过压保护；短路保护；自动协议检测；软启动；欠压保护；过流保护 |
商品概述
该器件是一款集成了多种快充协议、同步升降压转换器、锂电池充电管理、电池电量指示等功能的电源管理片上系统，为快充移动电源提供完整的解决方案。它可同时支持多个USB端口，任一端口单独使用时均支持快充，多端口同时输出时则仅支持5V电压档位。其高集成度设计仅需单个电感即可实现降压与升压功能，极大减少了外围器件数量，有助于缩小方案尺寸并降低物料成本。同步开关升压系统可提供最大22.5W的输出能力，并在空载时自动进入休眠状态。同步开关充电系统支持18W充电功率，电池端充电电流最高可达5.0A，并内置多重控制环路以智能调节充电电流。器件内置TYPE-C及PD2.0/PD3.0协议、14位模数转换器、电流采样电路和电量计算法，可精确测量并显示电池电量。此外，它还支持多种电量显示方式、照明功能、按键控制以及I2C接口。
商品特性
- 同时支持多个USB端口：2个USB A输出口、1个USB B输入口、1个USB C输入/输出口、1个Lightning输入口，并可定制支持1个USB C输入/输出口加USB C输出口。
- 支持广泛的快充协议：集成QC2.0/QC3.0输出、FCP输入/输出、AFC输入/输出、高压SCP输出、USB C DRP协议，并兼容BC1.2、Apple及三星手机快充，集成Lightning输入通信。
- 集成USB Power Delivery协议：支持PD2.0双向输入/输出、PD3.0输入/输出及PPS输出协议，支持5V、9V、12V电压档位输入与输出，PPS支持3.3~11V、20mV/步进输出电压调节，集成硬件双向标记编解码协议、物理层协议、硬件CRC，并支持硬复位。
- 充电规格：支持18W充电，电池端充电电流最高5.0A，具备自适应充电电流调节功能，支持4.20V、4.30V、4.35V、4.40V电池。
- 放电规格：输出能力为5V@3.1A、9V@2.22A、12V@1.67A，同步开关放电在5V@2A时效率达95%以上，支持线缆补偿。
- 电量显示：内置14位模数转换器和电量计，支持1/2/3/4颗LED灯或88、188等数码管电量显示，可智能识别LED灯数量。
- 其他功能：自动检测设备插入与拔出，提供快充状态指示，支持电池温度检测，智能识别负载并轻载待机，内置照明灯驱动，支持I2C接口。
- 多重保护与高可靠性：具备输入过压与欠压、输出过流/过压/短路、电池过充/过放/过流、芯片过温、充放电电池温度NTC保护，ESD防护达4kV，输入引脚（含CC引脚）耐压20V。
- 简化物料清单：内置开关功率MOSFET和路径MOSFET，单电感实现充放电功能，采用6mm×6mm、0.5mm间距的QFN40封装。
应用领域
- 移动电源
- 手机
- 平板电脑
