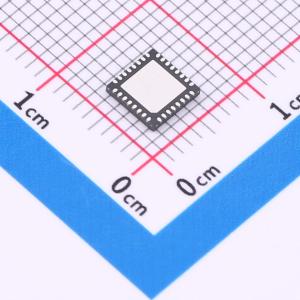

IP5353_I2C_AABC

支持高压SCP、双向PD3.0等全部快充协议的移动电源SOC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 支持高压SCP、双向PD3.0等全部快充协议的移动电源SOC,（不支持最新小米67W充电头）
品牌名称: INJOINIC(英集芯)
商品型号: IP5353_I2C_AABC
商品编号: C46550234
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.262153克(g)

商品参数

	属性	参数值
	输出电压	12.1V；5.05V；9.1V
	工作电压	4.5V~13V
	工作温度	-40℃~+150℃
	功能特性	热保护；过压保护；短路保护；自动协议检测；软启动；欠压保护；过流保护

商品概述

该芯片集成QC2.0/QC3.0/SCP输出快充协议、FCP/AFC输入输出快充协议、TYPE-C/PD2.0/PD3.0输入输出协议、PPS输出协议、BC1.2/Apple/三星的DCP协议，同时集成同步升降压转换器、电池充电管理、电池电量指示等多功能电源管理SOC，为快充移动电源提供完整的电源解决方案。可同时支持多个USB口输出，最多支持4路USB口快充，单独使用任何一个USB口均可支持快充。多口输出及边充边放时，仅支持5V电压档位。得益于高集成度与丰富功能，应用时仅需极少外围器件，一个电感即可实现降压与升压功能，有效减小方案尺寸，降低BOM成本。其同步开关升压系统可提供最大22.5W（10V@2.25A）输出能力。输出轻载时，芯片可自动进入休眠状态。同步开关充电系统支持18W充电，电池端充电电流高达5.0A。内置芯片温度、电池温度和输入电压控制环路，智能调节充电电流。内置TYPE-C&PD2.0/PD3.0协议。支持4颗LED电量显示、照明功能、按键功能以及I2C控制接口。

商品特性

同时支持多个USB端口，包括AABC、AACL、ABCL等多种端口配置方案
支持5V、9V、12V电压档位输入/输出
集成QC2.0/QC3.0输出快充协议
集成FCP输入/输出快充协议
集成AFC输入/输出快充协议
集成高压10V@2.25A SCP输出快充协议
集成USB C DRP协议，支持输入输出快充
兼容BC1.2、Apple、三星手机快充
集成USB Power Delivery（PD2.0/PD3.0）协议，支持输入/输出协议及PPS输出协议
PPS支持3.3V~11V，20mV/Step输出电压档位
集成硬件的双向标记编解码（BMC）协议
集成物理层协议（PHY）
集成硬件CRC
支持Hard Reset
支持18W充电，电池端充电电流最高可达5.0A
充电电流自适应调节
支持4.20V、4.30V、4.35V、4.40V规格的电池
输出电流能力：5V@3.1A，9V@2.22A，12V@1.67A
同步开关放电5V@2A效率达95%以上
支持输出线补
支持4颗LED电量显示
自动检测设备插入和拔出
支持快充状态指示灯
智能识别负载，轻负载自动进入待机
内置照明灯驱动
支持I2C接口
具备多重保护与高可靠性，包括输入过压/欠压保护、输出过流/过压/短路保护、电池过充/过放/过流保护、芯片过温保护、充放电电池温度异常NTC保护
ESD 4KV
BOM极简，内置开关功率MOS、路径MOS
单电感实现充电、放电功能
采用QFN32封装，尺寸为5mm×5mm（引脚间距0.5mm）

应用领域

移动电源
便携式存储电源
手机
平板电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	快充协议芯片
	类型	供电控制器；受电控制器
	协议	QC 2.0；AFC；QC 3.0；PD 3.0；SCP；FCP；PD 2.0；PPS
	通道数	1C2A
	输出功率	22.5W
