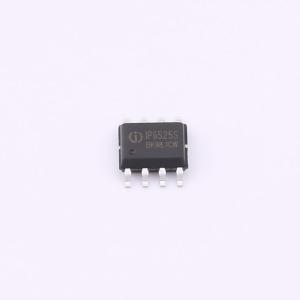

IP6525S_EN

最大输出22.5W，集成快充输出协议 (DCP/QC2.0/QC3.0/FCP/AFC/SFCP/MTK/SCP/VOOC)的降压 SOC

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 最大输出22.5W，集成快充输出协议 (DCP/QC2.0/QC3.0/FCP/AFC/SFCP/MTK/SCP/VOOC)的降压 SOC
品牌名称: INJOINIC(英集芯)
商品型号: IP6525S_EN
商品编号: C46550236
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.171894克(g)

商品参数

	属性	参数值
	输出电压	5V；12V；9V
	工作电压	5.2V~32V
	功能特性	热保护；过压保护；短路保护；自动协议检测；软启动；带使能；欠压保护；过流保护

商品概述

IP6525S 是一款集成同步开关降压转换器、支持多种输出快充协议的降压系统级芯片，为车载充电器、快充适配器和智能排插提供完整的解决方案。该芯片内置功率 MOSFET，输入电压范围为 5.2V 至 32V，输出电压范围为 3V 至 12V，最大可提供 22.5W 的输出功率，并能根据识别到的快充协议自动调整输出电压和电流，典型输出包括 5V/3.4A、9V/2.0A 和 12V/1.5A。该器件具备过流点自动调节功能，在 SCP 等低压快充协议握手成功后，支持 5V/4.5A 和 4.5V/5A 输出。其输出电压具有线补功能，输出电流增大会相应提高输出电压，以补偿连接线阻抗引起的压降。该芯片还集成软启动功能，可防止启动冲击电流影响输入电源的稳定性。它通过 DP/DM 引脚自动识别接入设备支持的快充协议，并自动调整输出，支持的协议包括 DCP（苹果和 BC1.2）、高通 QC2.0/QC3.0、华为 FCP 和 SCP、三星 AFC（最大 12V）、联发科 PE+1.1/PE+2.0、展讯 SFCP 以及 OPPO VOOC。IP6525S 集成了多重保护功能，包括输入过压/欠压保护、输出过流/过压/欠压/短路保护、DP/DM 过压保护、整机过温保护，其 ESD 防护等级达 4KV，输入直流耐压为 40V。该芯片采用 ESOP8 封装。

商品特性

集成同步开关降压转换器，内置功率 MOSFET
输入电压范围：5.2V 至 32V
输出电压范围：3V 至 12V，根据快充协议自动调整
最大输出功率：22.5W（SCP协议）
支持多种快充协议：DCP、QC2.0、QC3.0、FCP、AFC、SFCP、MTK PE+、SCP、VOOC
输出具有恒压、恒功率、恒流特性
高转换效率：VIN=24V，VOUT=5V/3A 时效率达 94.2%
集成软启动功能
输出电压线补功能：补偿电压 50mV@1A
多重保护：输出过流、输入过压/欠压、输出短路、DP/DM过压、整机过温保护
ESD 防护：4KV，输入直流耐压 40V

应用领域

车载充电器
快充适配器
智能排插

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	快充协议芯片
	类型	供电控制器
	协议	;SFCP；QC 2.0；FCP；AFC；QC 3.0；VOOC；SCP；BC 1.2
	输出功率	18W
