LKP2874QF-ADJ

LKP2874QF - ADJ 是一款低噪声、低压差的线性稳压器（LDO）。采用单输入电源工作，输入电压低至 1.10V，无需外部偏置电源用于提高效率，并可提供高达 3A 的输出电流。采用 10μF 小型陶瓷输出电容便能实现稳定工作。具有低至 95mV（典型值，3A 负载）的压差，工作裕量小，同时可保持调节并提供更高效率。输出电压可通过连接在 V_ADJ 和接地之间的外部电阻设置为 0.5V~1.5V。LKP2874QF - ADJ 将电容连接至 SS 引脚，从而实现外部可编程软启动时间。热过载保护电路可以防止器件在不利条件下受损。该器件由一个基准、一个误差放大器和一个通断器件组成。输出电流通过通断器件传递，通断器件由误差放大器控制，形成一个理想的负反馈系统，驱动反馈电压等于参考电压。如果反馈电压低于参考电压，则负反馈驱动更大的电流，增加输出电压。如果反馈电压高于参考电压，则负反馈驱动的电流较小，从而降低输出电压。对于需要受控启动的应用，LKP2874 提供了可编程软启动功能，可编程软启动可用于减少启动时的涌流电流。PCB 布线时建议走线长度要短，输入输出电容应尽可能的靠近芯片管脚处，保证芯片底部的散热焊盘与 PCB 板的接地层连接。LKP2874QF - ADJ 的输出电压可以设置在 0.5V 到 1.5V 范围，从 VADJ 引脚到地连接一个电阻（RADJ）以设置输出电压。

• 输入电压范围：1.10V~1.98V
• 可调输出电压范围：0.5V~1.5V
• 最大输出电流：3A
• 低压差：95mV@3A
• 低噪声：2μVRMS（100Hz~100KHz）
• 工作温度：-40℃~125℃
• 具备限流和热过载保护

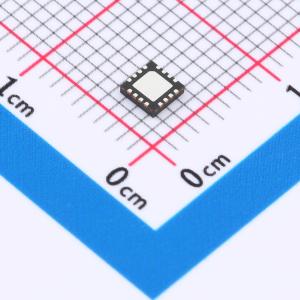

• 封装形式：QFN16(3.00mm×3.00mm×0.75mm)，塑封

• 适合噪声敏感的应用，如射频（RF）收发器、模数转换器（ADC）和数模转换器（DAC）电路、锁相环（PLL）、压控振荡器（VCO）和时钟集成电路
• 现场可编程门阵列（FPGA）和数字信号处理器（DSP）电源
• 医疗健康
• 工业与仪器仪表
• 汽车电子
